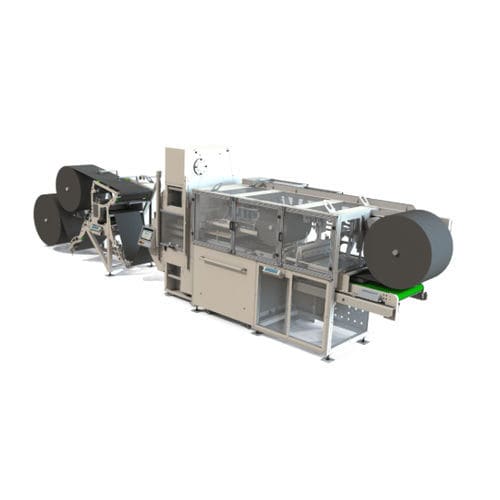

Prensa motorizada SA series

mecánicaelectrónicade corte

Resumen
La prensa mecánica de troquelado parcial es una solución industrial de alta cadencia para corte total o parcial de materiales flexibles (espuma, caucho, papel, cartón, composites). Se suministra como máquina individual o integrada en líneas completas y procesa bobinas o placas para corte parcial, despiece, corte en tiras, desenrollado y reenrollado. Según el paso de avance y la configuración, la prensa puede alcanzar hasta 180 golpes por minuto.

Descripción funcional principal

• Estructura de bastidor soldado con bancada y plato superior móvil accionado por sistema de biela-manivela acoplado a un motorreductor; articulaciones con rodamientos y protecciones.
• Chapa soporte de herramienta suministrada; troquel fijado con tornillos y trabado en el plato superior mediante cola de milano con bloqueo manual.
• Plato inferior regulable mediante sistema tornillo/tuerca para ajustar el punto de corte y realizar el corte parcial; placa de respaldo reemplazable.
• Doble rodillo de avance (aguas arriba/aguas abajo) a ambos lados del plato, accionados por motores brushless/servomotores para gran dinamismo y precisión; control on/off independiente para modos de empuje o tracción.
• Sistemas de guiado y posicionamiento en el área de corte y rodillos tensores de entrada de tensión variable.
• Control digital programable del paso de avance, aceleración, deceleración, número de cortes por golpe, etc.; memoria para 999 programas; interfaz de uso sencillo.
• Cumplimiento de las normas de seguridad vigentes y amplia gama de opciones para adaptación a necesidades de producción.

Principales características

• Troquelado industrial para aplicaciones de corte total y parcial.
• Funcionamiento a alta velocidad hasta 180 golpes/min según configuración.
• Precisión mecánica de avance ±0,1 mm y ajuste manual del corte a 0,01 mm.
• Rodillos de alimentación accionados por motores brushless/servomotores para alimentación por paso precisa.
• Áreas de trabajo configurables de 350×350 mm a 1000×1000 mm.
• Potencias de corte disponibles de 10 a 80 toneladas en los modelos 110–180.
• Adaptable a múltiples sectores (aeronáutica, automoción, embalaje) con periféricos variados.

Opciones / Periféricos (ejemplos)
Periféricos en entrada

• Desbobinadores
• Rebobinadores
• Unidad de laminado
• Despaletizador
• Mesa de unión / mesa de empalme

Periféricos en salida

• Estación de expulsión (knock-out)
• Unidad de corte en tiras
• Rebobinadores
• Corte transversal / guillotina
• Cintas transportadoras
• Sistemas automáticos de apilado

Versiones disponibles

• Modelo 110: potencia de corte 10 T
• Modelo 120: potencia de corte 20 T
• Modelo 135: potencia de corte 35 T
• Modelo 150: potencia de corte 50 T
• Modelo 180: potencia de corte 80 T

Características / especificaciones técnicas

• Potencia de corte: 10 a 80 toneladas (modelos 110–180).
• Área de trabajo: de 350×350 mm hasta 1000×1000 mm (configuraciones múltiples por modelo).
• Cadencia máx.: hasta 180 golpes/min; cadencia mínima: 60 golpes/min (según paso de avance).
• Precisión mecánica de avance: ±0,1 mm; ajuste manual de corte: 0,01 mm.
• Doble rodillo de alimentación con apertura neumática; rodillos accionados por brushless/servomotores con control independiente on/off.
• Potencia eléctrica: típicamente 7 a 20 kW según modelo y configuración.
• Chapa soporte de troquel suministrada y placa de refuerzo inferior reemplazable; cola de milano con bloqueo manual para sujeción del troquel.
• Control digital con memoria para 999 programas y parámetros programables (paso, aceleración, cortes por golpe, etc.).
• Conforme a normas de seguridad aplicables; amplia gama de opciones para adaptación a la producción.
• Ejemplos de combinaciones área/potencia: 350×350 mm | 10 T; 400×400 mm | 20/35/50 T; 500×500 mm | 20/35/50 T; 600×600 mm | 35/50/80 T; 800×800 mm | 50/80 T; 1000×1000 mm | 80 T.
