Unidad de estampación de rodillo a rodillo VFS

acerode plástico

Resumen

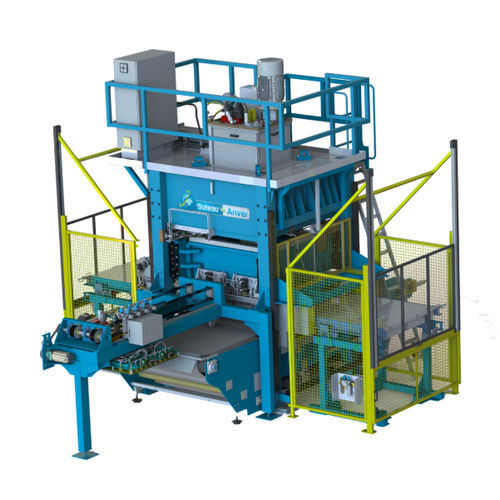

Descubra la prensa de corte hidráulica SUTEAU-ANVER con puente móvil, modelo VFS, una máquina industrial de troquelado diseñada para precisión, eficiencia y corte a alta velocidad de materiales flexibles no metálicos. Diseñada para producción en serie, procesa materiales en rollos o planchas sobre cinta, placa de acero o polipropileno.

Diseño y construcción
La estructura consta de una mesa fija y un puente superior fijo montados sobre cuatro columnas verticales. El puente móvil está unido al puente superior por un cilindro hidráulico central que controla su ascenso y descenso. El guiado del puente se realiza en las cuatro esquinas mediante elementos de céloron en contacto con las columnas; la máquina está diseñada para funcionar con una fuerza de corte simétrica respecto al área central de corte.

Topes, ajuste y control
El punto bajo de corte está definido por cuatro topes mecánicos. El ajuste de estos topes según la altura del dado es automático y se realiza durante una fase de puesta a punto. Los topes están motorizados por un motoreductor y un variador de velocidad electrónico. Tras el ajuste, la pantalla de control permite corregir la posición del punto de corte con una precisión de 0,01 mm. Los cuatro posi-topes están integrados en la mesa fija. Opcionalmente existe un sistema de pulverización de aire para evitar la contaminación de la parte superior de los topes. La posición del tope superior también es ajustable para fijar el paso entre la cara superior del material y las cuchillas; el ajuste puede realizarse en cualquier momento desde la pantalla de control. La posición se vigila mediante un potenciómetro lineal con una precisión de +/- 5 mm.

Funcionamiento y seguridad
Para garantizar la seguridad del operario durante intervenciones bajo el puente móvil, el puente móvil puede bloquearse hidráulicamente en posición alta. Este bloqueo es automático durante la parada de la máquina o el cambio de dado.

Características clave

• Prensa industrial de troquelado para corte preciso de materiales flexibles no metálicos
• Diseño hidráulico con puente móvil para carreras controladas y repetibles
• Rendimiento de corte a alta velocidad adecuado para producción en serie
• Ajuste preciso de topes con corrección de 0,01 mm
• Bloqueo hidráulico del puente móvil para seguridad del operario
• Adaptable a alimentación por rollos o planchas y a distintos tipos de mesa

Opciones

• Sistema de rotación de bloque/dado
• Placa de acero templado rectificada – Espesor 10 mm – Dureza 60 HRC
• Placa calefactora:
  • Placa de acero con resistencias tipo barra
  • Temperatura máx. 200°C +/- 5°
  • Regulación PID
• Sujeción de dado
• Carga y descarga automáticas de los dados desde la cinta
• Módulo de control remoto
• Sistemas automáticos de alimentación
• Sistemas automáticos de evacuación
• Cargador de herramientas con almacén para 5 herramientas y protección de acceso
• Transportadores de rodillos, transportadores de pinza y cintas sin pinza
• Cinta aspirante para corte
• Mesas automáticas, despaletizadores y paletizadores

Especificaciones técnicas

• Alimentación eléctrica: 400 Voltios trifásico + Neutro + Tierra 50 Hz
• Potencia instalada: 11 kW a 30 kW según versiones
• Alimentación neumática: Aire seco 6 Bars
• Ancho de mesa de corte: Según necesidad
• Profundidad de mesa de corte: Según necesidad
• Fuerza de corte: 100 a 500 toneladas
• Curso máximo del puente: 180 mm (otro curso bajo pedido)
• Apertura máxima del puente: 200 mm (otra apertura bajo pedido)
