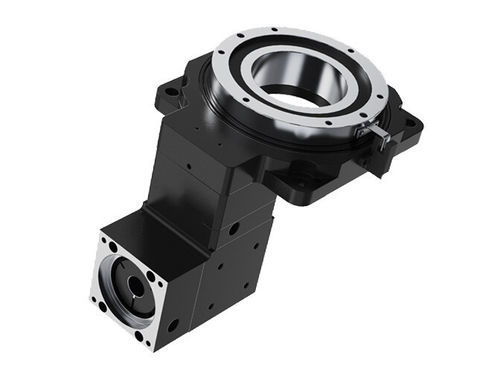

Mesa rotativa convencional 60Z

horizontalverticalhueca

IntroducciónLa mesa giratoria hueca en ángulo recto es una versión mejorada de la mesa giratoria hueca estándar, que incorpora un conjunto integrado de engranajes cónicos en ángulo recto para redirigir la orientación de entrada y optimizar el espacio. Su estructura hueca central permite que las tuberías (por ejemplo, tubos de aire o cables eléctricos) pasen por el centro de la mesa giratoria, lo que resuelve los problemas de enredo de cables habituales en los mecanismos giratorios tradicionales. Accionada por un servomotor, la plataforma utiliza la reducción de engranajes o la transmisión por tornillo sinfín para lograr un control angular de alta precisión, al tiempo que ofrece una rigidez excepcional y una precisión de posicionamiento repetida.Diseño de estructura hueca(a) El canal hueco central facilita la transmisión de medios (aire/líquido/eléctrico), simplificando la disposición del equipo.(b) La interfaz del motor montada en el lateral evita interferencias entre las tuberías y los componentes móviles.Juego de engranajes cónicos en ángulo recto integradoRedirige la orientación de entrada para optimizar la utilización del espacio.Soporte de alta rigidezLos rodamientos de rodillos cruzados de precisión con rodillos precargados escalonados a 90° soportan cargas radiales, axiales y de vuelco, proporcionando una rigidez 5-10 veces superior a la de los rodamientos convencionales.Alta precisión de rotaciónLa mesa giratoria se somete a un rectificado secundario para garantizar estrictas tolerancias geométricas (coaxialidad, paralelismo), logrando una precisión de rotación superior.Compatibilidad flexible(a) Compatible con cualquier marca de servomotores/motores paso a paso; admite bridas personalizadas e interfaces de orificio de eje.(b) El diseño modular permite la instalación horizontal/vertical para mejorar la escalabilidad.EspecificacionesActuadores rotativos huecos en ángulo rectoModelo60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeat Positioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-engranaje cónico en ángulo recto integrado para optimizar el espacioEstructura hueca central para el paso de cables/tuberíasServoaccionado con transmisión por engranaje o tornillo sinfínAlta rigidez y precisión de posicionamiento repetidoRodamientos de rodillos cruzados de precisiónCompatible con varios servomotores/motores paso a pasoDiseño modular para una instalación flexibleMúltiples modelos y relaciones de reducción disponiblesPar de salida nominal de hasta 55N-mPrecisión de posicionamiento repetido: ±15 segundos de arcoCertificado de protección: IP40Temperatura de funcionamiento: -10°C a 90°CVida útil: 20.000 horas
