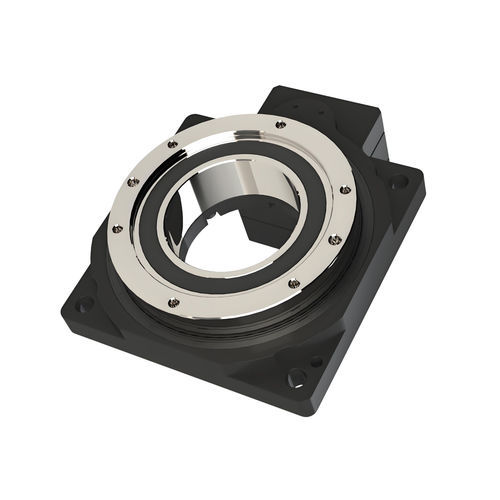

Plataforma de trabajo 60K-0510

rotativapara equipo pesadopara motor

La plataforma giratoria hueca estándar es un dispositivo integrado que combina funciones de transmisión y posicionamiento de precisión. Su diseño central presenta una estructura hueca que permite que las tuberías (como tubos y cables) pasen por el centro de la mesa giratoria. Puede conectarse directamente a un servomotor. Accionada por un servomotor y utilizando la reducción de engranajes, esta plataforma consigue un control angular de alta precisión y cuenta con características como una gran rigidez y una elevada precisión de posicionamiento repetitivo. Puede servir como sustituto de los motores DD y los divisores de leva.Diseño de estructura huecaEl canal hueco central permite la transmisión de medios (aire/líquido/eléctrico), lo que simplifica la disposición del equipo.La interfaz del motor montada lateralmente evita interferencias entre las tuberías y los componentes móviles.Soporte de alta rigidezLos rodamientos de rodillos cruzados de precisión con rodillos precargados escalonados a 90° soportan cargas radiales, axiales y de vuelco, ofreciendo una rigidez entre 5 y 10 veces superior a la de los rodamientos convencionales.Precisión de rotación ultraaltaLa mesa giratoria se somete a un rectificado secundario para garantizar estrictas tolerancias geométricas (coaxialidad, paralelismo), logrando una precisión de rotación de nivel micrométrico.Precisión de repetición de posicionamiento ≤5 arcosegundos para determinados modelos, cumpliendo los requisitos de alineación de precisión.Compatibilidad flexibleCompatible con cualquier marca de servomotores/paso a paso; bridas personalizables e interfaces de orificio de eje.El diseño modular admite la instalación horizontal/vertical para mejorar la escalabilidad.Transmisión de alta fiabilidadEl reductor de engranajes helicoidales de una etapa (clase de precisión ≤5) con diseño de juego ajustable minimiza el error de transmisión.El sistema de engranajes cónicos de precisión permite un ajuste angular infinito.Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-360°（Continuo）Compatible Motor（tamaño）mm50-100Wφ8-φ30-φ45-M3 Servomotor50-100Wφ8-φ30-φ45-M3 Servomotor100-200Wφ8-φ30-φ45-M3 Servomotor100-200Wφ8-φ30-φ45-M3 ServomotorRelación de reducción51051018510610181018101818Hueco Boremmφ28φ33φ35φ62φ33φ72φ100φ150Rated TorqueN-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxial LoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp. Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags: reductor planetario industrial, reductor planetario, reductores planetarios, mesa giratoria hueca, plataforma giratoria hueca, mesa giratoria planetaria, actuador giratorio de eje hueco, actuador de eje huecoEspecificaciones técnicas / Características:Transmisión y posicionamiento de precisión integradosEstructura hueca para paso de cables/tuberíasConexión directa de servomotorAlta rigidez y precisión de posicionamiento repetitivoSoporte de rodamiento de rodillos cruzadosExactitud de rotación ultra alta (≤30 arcoseg)Repetibilidad: ±15 arcosegRelación de reducción: 5, 6, 10, 18Par nominal: 5N-m a 112N-m (según modelo)Velocidad máxima: 200rpmCarga axial: hasta 4000NCarga radial: hasta 2500NParalelismo: 0,02mmDesviación de la cara: 0.01mmVida útil: 20000hClasificación IP: IP40Nivel de ruido: ≤65dBOtemperatura de funcionamiento: -10°C~90°C
