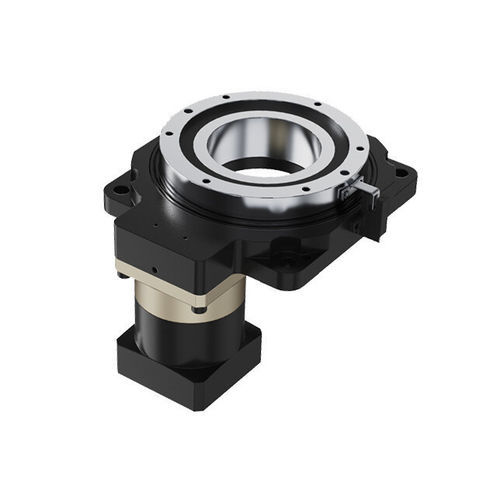

Mesa rotativa accionada por motor 85A-05

horizontalverticalhueca

Introducción del producto Una mesa giratoria hueca planetaria es un sistema integrado que combina un reductor planetario con una plataforma giratoria hueca, ofreciendo una gama más amplia de relaciones de transmisión adaptadas a aplicaciones específicas. Su diseño central presenta una estructura hueca, permitiendo que las tuberías (por ejemplo, tubos de aire, cables eléctricos) pasen por el centro del plato giratorio, eliminando los problemas de enredo de cables comunes en los mecanismos giratorios tradicionales. Impulsada por un servomotor, la plataforma logra un control angular de alta precisión a través de la reducción de engranajes o la transmisión de engranajes de tornillo, ofreciendo una rigidez excepcional y una precisión de reposicionamiento repetida. Características - Diseño de estructura hueca: El canal hueco central permite la transmisión de medios (aire/líquido/eléctrico), simplificando la disposición del equipo. La interfaz del motor montada lateralmente evita interferencias entre las tuberías y los componentes móviles. - Reductor planetario integrado: Ofrece múltiples opciones de relación de transmisión para cumplir con los requisitos específicos de la aplicación. - Soporte de alta rigidez: Los rodamientos de rodillos cruzados de precisión con rodillos precargados escalonados a 90° soportan cargas radiales, axiales y de vuelco, ofreciendo una rigidez 5 a 10 veces mayor que la de los rodamientos convencionales. - Alta precisión de rotación: El plato giratorio se somete a un rectificado secundario para garantizar tolerancias geométricas estrictas (coaxialidad, paralelismo), logrando una precisión de rotación superior. - Compatibilidad flexible: Compatible con cualquier marca de motores servo/paso a paso; admite bridas personalizadas e interfaces de eje. El diseño modular permite la instalación horizontal/vertical para una escalabilidad mejorada. Tabla de especificaciones Actuadores rotativos huecos planetarios Modelo: 85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10 Relación de etapa: 5, 10 Relación planetaria: 5, 7, 10 Relación de reducción total: 25, 35, 50, 70, 100 Diámetro del orificio hueco: φ33 mm, φ35 mm, φ62 mm, φ72 mm, φ100 mm, φ150 mm Par de salida nominal: 14-120 N·m Velocidad máxima: 200-250 rpm Precisión de reposicionamiento: ±15 arcsec Carga axial permitida: 500-7000 N Carga radial permitida: 250-3500 N Paralelismo de la mesa: 0,02 mm Desviación de la cara: 0,01 mm Desviación OD: 0,01 mm Momento de inercia: 1203x10-6 a 361220x10-7 kg·m2 Precisión de posicionamiento: ≤30 arcsec Temperatura de funcionamiento: -10°C~90°C Vida útil: 20,000 horas Clasificación de protección: IP40 Nivel de ruido: ≤65 dB Etiquetas: reductor planetario, reductor de velocidad planetario, caja de reducción planetaria, mesa giratoria hueca, plataforma giratoria hueca, reductor de velocidad, actuador rotativo de eje hueco, actuador de eje hueco Especificaciones técnicas / Características: - Estructura hueca para el paso de cables/tuberías - Impulsado por servo para un control angular preciso - Alta rigidez y precisión de reposicionamiento - Múltiples relaciones de transmisión disponibles - Rodamientos de rodillos cruzados para alta capacidad de carga - Compatible con varios motores servo/paso a paso - Instalación horizontal/vertical - Clasificación de protección: IP40 - Nivel de ruido: ≤65dB - Vida útil: 20,000 horas - Temperatura de funcionamiento: -10°C~90°C
