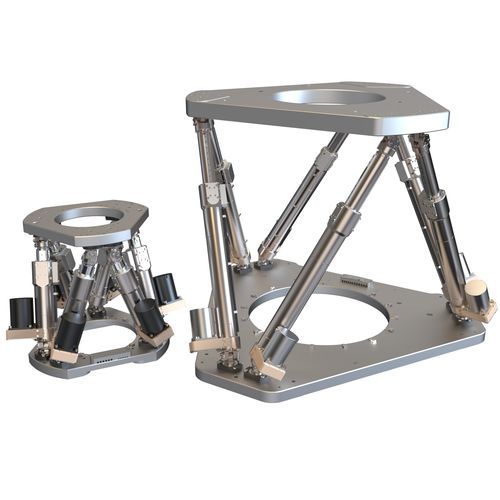

Hexápodo de posicionamiento ZONDApaso a pasoal vacíopara rayos X
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de posicionamiento
- Tipo de motor
- paso a paso
- Aplicaciones
- para la industria de los semiconductores, para aplicaciones aeroespaciales, para prueba, al vacío, para la robótica, para sala blanca, para fibra óptica, para alineación geométrica, para aplicaciones de laboratorio, de haz óptico, para rayos X, para aplicaciones médicas, para aplicaciones ópticas, para inspección de obleas y metrología, de manipulación de obleas
- Otras características
- de alta precisión, a medida, de precisión, de alta resolución, con codificador absoluto, por API, para cargas pesadas, para espejo, satélite, con controlador, con cinemática paralela, por motor paso a paso
- Carga útil
Máx.: 400 kg
(881,8 lb)Mín.: 0 kg
(0 lb)- Desplazamiento lineal
Máx.: 200 mm
(8 in)Mín.: -200 mm
(-8 in)- Recorrido lineal Y
Máx.: 200 mm
(7,87 in)Mín.: -200 mm
(-7,87 in)- Recorrido lineal Z
Máx.: 150 mm
(5,91 in)Mín.: -150 mm
(-5,91 in)- Desplazamiento angular
Máx.: 20 °
Mín.: -20 °
- Recorrido angular Y
Máx.: 20 °
Mín.: -20 °
- Recorrido angular Z
Máx.: 20 °
Mín.: -20 °
- Altura
750 mm
(29,5 in)- Resolución
5 µm
- Repetibilidad
2 µm
- Velocidad
8 mm/s
Descripción
ALTA EXACTITUD Y CARGA ÚTIL PESADA
ZONDA hexápodo es un nuevo sistema de alto rendimiento 6DOF resolviendo requerir de los usos ambo alta precisión, estabilidad, exactitud, carga pesada y los viajes grandes.
Diseñado colocar la carga útil de hasta 400 kilogramos con una resolución de 50 nanómetro solamente, viaje de las ofertas hexápodas de ZONDA gran con 400 milímetros en XY, 300 milímetros en Z, y el ° 40 en las tres rotaciones Rx, relais y Rz.
ZONDA hexápodo tiene gracias de las características de la exactitud incomparable y de la estabilidad termal a los componentes de integración del invar con un CTE muy bajo (coeficiente de extensión termal), los codificadores absolutos lineares integrados como estándar en los actuadores y el diseño de juntas particularmente rígidas.
ZONDA hexápodo se puede utilizar en cualquier orientación: vertical, horizontal, al revés…
Opcionalmente, ZONDA hexápodo puede ser el alto vacío (10-6 mbar) o recinto limpio compatible.
USOS
Instrumentación del ►
La óptica del ►
Laboratorios de prueba del ►
Aeronáutica del ► y espacial
Metrología del ►
---
