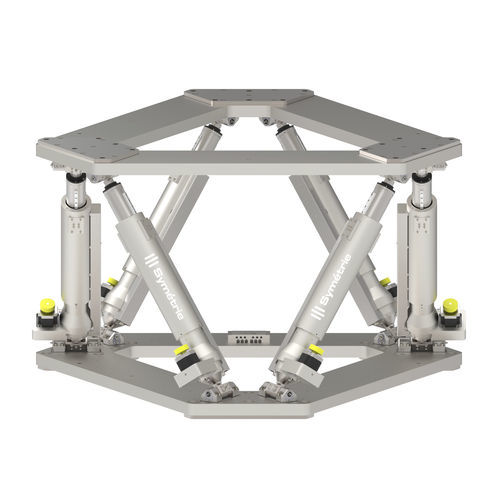

Hexápodo de posicionamiento JORANpaso a pasopara la industriaal vacío
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de posicionamiento
- Tipo de motor
- paso a paso
- Aplicaciones
- para prueba, para aplicaciones aeroespaciales, al vacío, para sala blanca, para alineación geométrica, para rayos X, para aplicaciones de laboratorio, para aplicaciones médicas, para aplicaciones ópticas, para la industria de los semiconductores, para la robótica, para la industria, de haz óptico
- Otras características
- a medida, de precisión, de alta precisión, por motor paso a paso, de alta resolución, con codificador absoluto, por API, para cargas pesadas, para espejo, satélite, con controlador, con cinemática paralela
- Carga útil
Mín.: 0 kg
(0 lb)Máx.: 1.000 kg
(2.204,6 lb)- Desplazamiento lineal
Mín.: -170 mm
(-7 in)Máx.: 170 mm
(7 in)- Recorrido lineal Y
Mín.: -170 mm
(-6,69 in)Máx.: 170 mm
(6,69 in)- Recorrido lineal Z
Mín.: -100 mm
(-3,94 in)Máx.: 100 mm
(3,94 in)- Desplazamiento angular
Mín.: 10 °
Máx.: 10 °
- Recorrido angular Y
Mín.: -10 °
Máx.: 10 °
- Recorrido angular Z
Mín.: -18 °
Máx.: 18 °
- Altura
750 mm
(29,5 in)- Resolución
0,1 µm
- Repetibilidad
0,25 µm
- Velocidad
1 mm/s
Descripción
Joran es un hexápodo diseñado para posicionar y ajustar componentes de alta precisión con una resolución de 0,5 µrad.
El diseño de Joran, en particular sus actuadores con codificadores lineales absolutos y sus platos de granito natural, le confieren una gran estabilidad y garantizan la calidad del posicionamiento a lo largo del tiempo. Los platos pueden suministrarse en versión de acero.
Las rótulas cerámicas pueden sustituirse por juntas cardán para grandes carreras angulares o fuerzas externas elevadas.
Desarrollado en colaboración con el ESRF, es ideal para ajustar espejos o cámaras de vacío en líneas de luz de sincrotrón.
VÍDEO
Catálogos
Joran hexapod
2 Páginas
