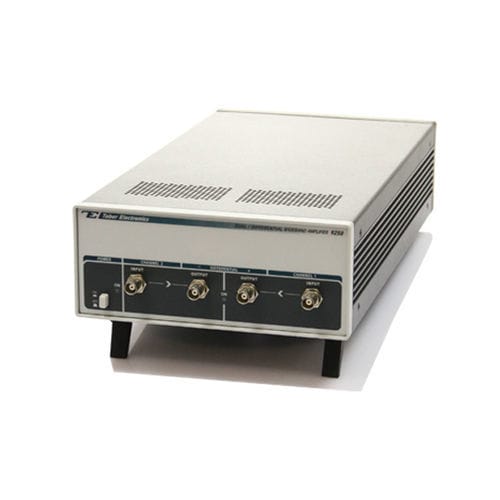

Amplificador de señal 9260

diferencialde dos canalessalida de corriente

El 9260 es un amplificador de banda ancha de doble canal, acoplado en corriente continua, de sobremesa, con un tamaño de rack de 2U (media unidad de 19 pulgadas) y carcasa totalmente metálica, diseñado para la amplificación de señales de alta frecuencia y alta corriente. Con un amplio ancho de banda de 45 MHz, 34 Vp-p en 50 ohmios y una potencia de salida de hasta 10 W, el 9260A es el amplificador complementario ideal para cualquier fuente de señal que necesite un refuerzo de potencia para aplicaciones exigentes. Ancho de banda de 45 MHz Tiempo de transición rápido, inferior a 10 ns Baja distorsión Características Alta corriente y alta potencia Con una corriente de salida máxima de 1 A, el 9260A permite una potencia de salida continua de hasta 10 W, lo que lo hace ideal para diversas aplicaciones de impulsos. Configuración del instrumento El 9260A puede configurarse para utilizarse como dos canales independientes de un solo extremo o como una entrada con dos salidas diferenciales. La configuración estándar del 9260A permite una tensión de salida máxima de 34 Vp-p en 50 ohmios con una ganancia de x10. En el momento de la compra se pueden solicitar otras ganancias personalizadas, como x15, lo que ofrece a los clientes una variedad aún mayor de opciones para resolver sus aplicaciones. Características de salida Las salidas se encuentran en el panel frontal. Hay dos salidas, una para cada canal. Cuando el 9260A se configura como dos amplificadores independientes, las salidas generan señales amplificadas dentro del rango de 34 Vp-p en una impedancia de carga adaptada, con un ancho de banda de aproximadamente 45 MHz. Características de entrada Las entradas de los amplificadores pueden configurarse para adaptarse a diferentes impedancias de fuente, como 50 Ω, 75 Ω o 1 MΩ. Hay tres entradas para cada canal: 1. Entrada principal. Esta entrada se encuentra en el panel frontal y se utiliza normalmente para entradas de señal. 2. Entrada auxiliar.
