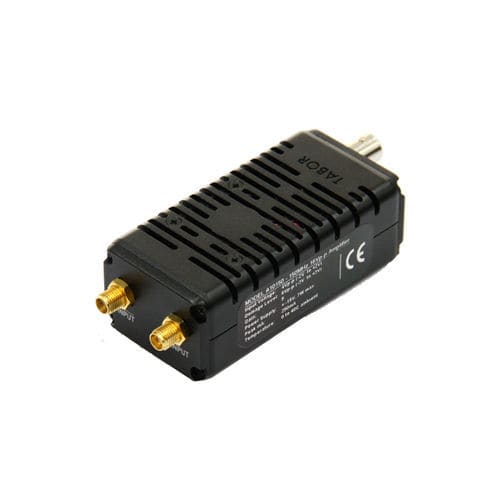

Amplificador de señal A10160

de un solo canalde corriente fuerte

El modelo A10160 es un amplificador de banda ancha, acoplado en corriente continua y de tamaño ultracompacto, diseñado para la amplificación de señales de alta frecuencia y alta corriente. Con un amplio ancho de banda de 45 MHz, 34 Vp-p en 50 ohmios y una potencia de salida de hasta 10 W, el A10160 es el amplificador complementario ideal para cualquier fuente de señal que necesite un refuerzo de potencia para aplicaciones exigentes. Tiempo de transición rápido, inferior a 10 ns Dimensiones reducidas, carcasa totalmente metálica Características Mejora del rendimiento El A10160 se diseñó como un accesorio «Snap-On» para la serie WaveXciter de Tabor y los modelos WS8351/2, ambos con una amplitud máxima de 4 Vp-p, lo que puede resultar limitante para algunas aplicaciones que requieren mayor tensión y corriente para accionar su unidad bajo prueba (UUT). En combinación con el A10160, los modelos WX y WS ofrecerán ahora capacidades aún mayores para resolver aplicaciones exigentes que requieran señales de hasta 45 MHz a 34 Vp-p en cargas de 50 ohmios, sin comprometer la integridad de la señal. Alta corriente y alta potencia Con una corriente de salida máxima de 1 A y 750 mA en continuo, el A10160 permite una potencia de salida continua de 7,5 W y una potencia de salida máxima de hasta 10 W, lo que lo hace ideal para diversas aplicaciones de impulsos. Solución versátil y rentable Aunque el A10160 se diseñó pensando en las unidades Tabor, puede utilizarse como amplificador independiente para cualquier fuente de señal. El A10160 ofrece una solución compatible, compacta y rentable para ampliar el rendimiento de potencia de cualquier fuente de señal. Configuraciones opcionales La configuración estándar del A10160 permite una tensión de salida máxima de 34 Vp-p en 50 ohmios con una ganancia de x10.
