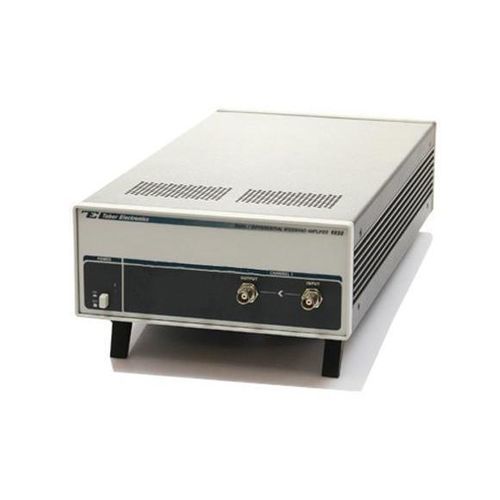

Amplificador de señal 9160

de un solo canalen bastidorde banda ancha

Resumen
El 9160A es un amplificador monopista de banda ancha, acoplado en continua (DC), formato sobremesa 2U medio rack de 19 pulgadas. Proporciona salida de alta tensión y alta corriente para tareas exigentes en laboratorio e industria.

Características clave

• Ancho de banda típico: 45 MHz
• Hasta 34 Vp‑p en 50 Ω (configuración estándar)
• Corriente de salida pico hasta 1 A; potencia de salida continua hasta 10 W
• Tiempo de transición rápido < 10 ns
• Amplificación de banda ancha con baja distorsión
• Opciones de configuración: ganancia, impedancia de entrada y configuración de salida

Rendimiento
El amplificador ofrece alta amplitud con respuesta en frecuencia estable sobre 45 MHz. La capacidad de corriente pico soporta aplicaciones de pulso y continua que requieren tensión y corriente.

Configuración del instrumento
Configuración estándar: ganancia x10, 34 Vp‑p en 50 Ω. Ganancias fijas opcionales x15 y x20 disponibles (nota: el ancho de banda puede reducirse con ganancias fijas mayores). Acoplamiento seleccionable DC o AC.

Salidas
Las salidas frontales entregan la señal amplificada a la carga correspondiente. Configuraciones de salida seleccionables: dos canales separados o canal único con salidas diferenciales (seleccionable por interruptor), según la opción de pedido.

Entradas
Por canal: entrada principal (panel frontal), entrada auxiliar de suma (panel trasero) y entrada de desplazamiento DC (panel trasero). Impedancia de entrada configurable: 50 Ω, 75 Ω o 1 MΩ para adaptar a la fuente.

Aplicaciones objetivo
Diseñado para piezoelectrónica, caracterización de transductores, pruebas MEMS, mediciones científicas de banda ancha y electrónica general que requiera amplificación de alta tensión y corriente.

Pedido y opciones

• Ejemplo de modelo: 9160-10-50-D-S — amplificador monopista 34 Vp‑p
• Opciones de ganancia: x10 (estándar), x15, x20 (fijas)
• Impedancia de entrada: 50, 75, 1M
• Acoplamiento: D = DC, A = AC
• Configuración de salida: S = dos canales separados, D = canal único diferencial

Accesorios

• Kit de montaje en rack 19" simple
• Kit de montaje en rack 19" doble
• Maletín profesional

Documentación relacionada
Hojas de datos, folletos y notas de aplicación disponibles para descarga en la página del producto.

Especificaciones técnicas

• Modelo: 9160A (amplificador wideband monopista)
• Ancho de banda: 45 MHz (típico)
• Amplitud máxima: 34 Vp‑p en 50 Ω (estándar)
• Corriente de salida máxima: pico hasta 1 A
• Potencia de salida continua: hasta 10 W
• Tiempo de transición: < 10 ns
• Distorsión: baja (especificación del fabricante)
• Opciones de impedancia de entrada: 50 Ω, 75 Ω, 1 MΩ
• Opciones de acoplamiento: DC o AC
• Configuración de salida: seleccionable S (dos canales separados) o D (canal único diferencial)
• Entradas por canal: principal (frontal), auxiliar (trasera), offset DC (trasera)
• Factor de forma: sobremesa, 2U, medio rack 19 pulgadas, chasis metálico
• Ganancia estándar: x10 (otros valores fijos disponibles)
