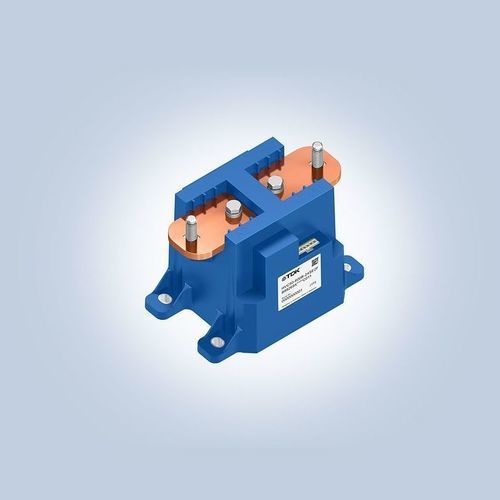

Contactor de potencia HVC50 series
de alta potenciaelectromagnéticoelectromecánico

Contactor de potencia - HVC50 series - TDK Electronics Europe - de alta potencia / electromagnético / electromecánico
Contactor de potencia - HVC50 series - TDK Electronics Europe - de alta potencia / electromagnético / electromecánico
Añadir a mis favoritos
Añadir al comparador

Características

Función
de potencia, de alta potencia
Tecnología
electromagnético, electromecánico
Características eléctricas
DC, de alta tensión, de corriente fuerte
Aplicaciones
industrial, para vehículo eléctrico, de batería, para aplicaciones de alta tensión
Otras características
auxiliar, IEC, bidireccional, para los cuadros de control de alta tensión
Corriente primaria

Máx.: 1.000 A

Mín.: 0 A

Tensión de carga

Máx.: 1.500 V

Mín.: 0 V

Descripción

Resumen
TDK Corporation presenta el HVC50, un contactor DC de alta tensión diseñado para conectar o desconectar baterías de ion-litio hasta 1500 V en aplicaciones de tracción, sistemas de almacenamiento de energía (ESS) y sistemas de carga megavatios (MCS). El HVC50 permite una desconexión rápida en CC, ofrece bornes principales bidireccionales y soluciones para la rápida extinción de arco, facilitando la integración en entornos industriales y vehiculares exigentes.

Aplicaciones principales
  • Sistemas de baterías de tracción
  • Sistemas de almacenamiento de energía (ESS)
  • Sistemas de carga megavatios (MCS)

Características y beneficios principales
  • Corte máximo: 1000 A (DC) a 1500 V (DC)
  • Funcionamiento continuo: hasta 750 A (DC) a 1500 V (DC)
  • Bornes principales bidireccionales (sin polaridad requerida)
  • Contacto auxiliar en espejo para retroalimentación de conmutación (IEC 60947-4-1)
  • Diseño de doble bobina para 12 V o 24 V
  • Terminación de bobina protegida con diodo TVS
  • Compatible con RoHS

Datos clave
Tipo | Código de pedido | Tensión bobina [V] | Corriente continua [A] | Sobrecorriente temporal (1 min) [A]
HVC50-400B-12MCE2 | Bajo pedido | 12 | 400 | 650
HVC50-400B-24MCE2 | Bajo pedido | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Especificaciones técnicas
  • Capacidad de tensión nominal en CC: hasta 1500 V
  • Desconexión en un solo evento: hasta 1500 V y hasta 1000 A (DC) en menos de 30 ms
  • Clasificación de corriente continua: hasta 750 A (DC)
  • Bornes principales bidireccionales (sin polaridad requerida)
  • Cámara de arco cerámica, diseño con gas para una rápida y segura extinción del arco
  • Contacto espejo integrado conforme a IEC 60947-4-1 para retroalimentación
  • Funcionamiento con doble bobina para tensiones de 12 V o 24 V
  • Potencia de cierre: 50 W; potencia de bobina en régimen: 6 W (una bobina puede desconectarse tras ~200 ms para reducir la potencia en régimen)
  • Terminación de bobina protegida con diodo TVS
  • Peso: 1.7 kg
  • Dimensiones: 97.8 x 140 x 94.2 mm
  • Certificaciones: CE, UKCA, UL
  • Compatible RoHS
