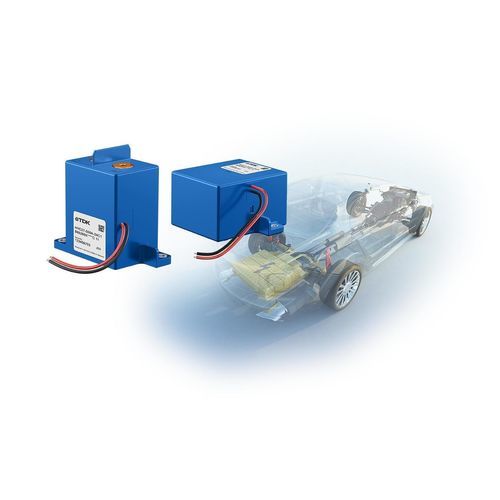

Contactor de seguridad HVC

de alta potenciaelectromagnéticoelectromecánico

Descripción general
La serie TDK HVC (High‑Voltage Contactor) está diseñada para la desconexión de seguridad en corriente continua de alto voltaje y alta intensidad, en particular para sistemas de baterías de ion‑litio. Los equipos incorporan una cámara de arco cerámica rellena de gas basada en la tecnología de tubos de gas para proporcionar una desconexión rápida y repetible en aplicaciones industriales, automotrices y de almacenamiento de energía.

Afirmación clave
Contactores llenos de gas para desconexión de seguridad hasta 1500 V DC y 750 A DC.

Portafolio de productos (tabla resumida)
Serie: HVC43 | HVC45 | HVC27 | HVC50
Corriente hasta [A DC]: 250 | 300 | 500 | 750
Tensión hasta [V DC]: 1000 | 1000 | 1000 | 1500
Construcción: Bobina simple | Bobina simple | Bobina simple o doble | Bobina doble
Diseño bidireccional: ✔ | ✔ | ✔ | ✔
Contactos auxiliares: Con y sin contacto mecánico | Contacto mecánico (en desarrollo) | Contacto con sensor Hall (opcional) | Contacto mecánico
Tamaño [mm] (l x w x h): 74.5 x 40.4 x 78.0 (sin CA); 74.5 x 40.5 x 78.0 (con CA) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Peso [g]: ~300 | ~390 | ~500 | ~1600

Función
El diseño HVC utiliza un inducido móvil dentro de una cámara cerámica herméticamente sellada y rellenada con gas. Un electroimán mueve el inducido para abrir el contacto e interrumpir la corriente continua elevada. Durante la apertura puede formarse un arco; la cámara de arco rellena de gas y su geometría minimizan la duración del arco y el calentamiento de los contactos para asegurar una interrupción fiable.

Características

• Conmutación rápida y precisa: La cámara de arco cerámica rellena de gas proporciona tiempos de extinción cortos (tip. ~1,2 ms ruptura limpia), reduciendo el calentamiento de contactos y las EMI frente a contactores típicos.
• Ventajas operativas: Menor calentamiento de contactos, menor probabilidad de atasco, menor EMI.
• Detección de atascos sin contacto — Hall: Retroalimentación con sensor Hall opcional como NC o NO; >1 millón de ciclos de conmutación; resistente a tack‑welding; tecnología ProFET proporciona robustez en cortocircuito; el sensor Hall detecta solamente el polo del imán indicador y es resistente a campos parásitos laterales.
• Detección mecánica de atascos: Contacto auxiliar mecánico vinculado al contacto principal (contacto espejo), normalmente cerrado (NC), conforme a IEC60947‑4‑1 e IEC60947‑5‑1 cuando corresponda.
• Bobina simple vs bobina doble: Bobina simple: sin corriente adicional en la maniobra; potencia de funcionamiento ≈6 W (0,5 A @ 12 V). Bobina doble: potencia de maniobra ≈38 W (3,2 A @ 12 V) durante 80–120 ms, potencia de mantenimiento ≈4,2 W (0,35 A @ 12 V), reinicio en caliente <1 s; la bobina doble incrementa la vida útil >50 % en pruebas.
• Contactos bipolares: El diseño bipolar permite la conexión independientemente de la polaridad — útil para montaje y para carga/descarga sin un segundo contactor.
• Fiabilidad & certificaciones: Diseñados para >1 millón de operaciones mecánicas cuando aplica; marcado CE (Directiva de baja tensión 2014/35/UE); UL 60947‑4‑1 (File No: E491412); plantas certificadas ISO 9001, IATF 16949, ISO 14001; pruebas según AEC‑Q200 referenciadas; hasta 1200 V DC y capacidad de corriente continua hasta 750 A según modelo.

Aplicaciones (seleccionadas)

• Cargadores DC
• Vehículos eléctricos y comerciales
• Sistemas de almacenamiento de energía (ESS)
• Cajas de derivación de baterías

Documentación & datos del producto
Hojas de datos específicas por modelo están disponibles para cada HVC e incluyen tensiones nominales de bobina, tensiones máximas de funcionamiento, corrientes continuas, tipo de bobina, opciones de contacto auxiliar y códigos de pedido.

Especificaciones técnicas

• Designación de la serie: HVC series
• Rango de tensión de funcionamiento (ejemplos): hasta 1000 V DC (HVC43 / HVC45 / HVC27), hasta 1500 V DC (HVC50)
• Corriente continua nominal (ejemplos): 250 A, 300 A, 500 A, 750 A (según modelo)
• Tiempo de extinción make/break (típ.): ~1,2 ms (ruptura limpia)
• Tipos de construcción: bobina simple, bobina doble (según modelo)
• Contacto auxiliar: opciones mecánicas, retroalimentación por sensor Hall (opcional)
• Conmutación bidireccional: sí (contactos bipolares)
• Tamaños típicos (l x w x h mm): ver tabla de portafolio arriba
• Peses típicos (g): ~300 a ~1600 según modelo
• Normas & ensayos: referencias IEC/UL/AEC‑Q200 según aplicabilidad
