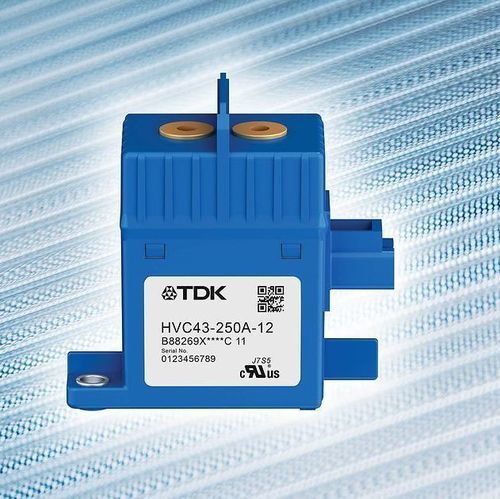

Contactor electromecánico HVC43 series

DCde corriente fuerte2 polos

Descripción del producto
La serie HVC43 (B88269X3**0C011) de TDK Corporation es una gama de contactores DC de alta tensión bipolares que ofrece corrientes continuas de 150 A DC, 200 A DC y 250 A DC y tensiones de funcionamiento de hasta 1000 V DC. Las bobinas están disponibles en 12 V DC o 24 V DC con un consumo de 6 W. Los equipos miden 78 x 40,4 x 74,5 mm (L x An x Al) y pesan 300 g, siendo aproximadamente un 30 % más pequeños y ligeros que los modelos anteriores HVC200/HVC300/HVC500 (diseñados hasta 1200 V DC y 500 A DC). Cada contactor incorpora una cámara de arco cerámica herméticamente sellada y llena de gas para la rápida interrupción de corrientes DC elevadas, específica para cortes rápidos de corrientes de baterías de ion‑litio en vehículos, estaciones de carga y sistemas de almacenamiento de energía.

Principales campos de aplicación

• Corte rápido de corrientes continuas elevadas de baterías de ion‑litio en vehículos
• Estaciones de carga (infraestructura de VE)
• Sistemas de almacenamiento de energía (ESS)

Características principales

• Diseño bipolar DC para interrupción bidireccional
• Capacidad de conmutación hasta 1000 V DC y 250 A DC
• Cámaras de arco cerámicas herméticas y llenas de gas para extinción rápida
• Dimensiones compactas (78 x 40,4 x 74,5 mm) y bajo peso (300 g)
• Opciones de bobina: 12 V DC o 24 V DC, consumo 6 W

Características

• HVC43-150A-12 | Corriente continua: 150 A DC | Tensión bobina: 12 V DC | Código pedido: B88269X3230C011
• HVC43-150A-24 | Corriente continua: 150 A DC | Tensión bobina: 24 V DC | Código pedido: B88269X3330C011
• HVC43-200A-12 | Corriente continua: 200 A DC | Tensión bobina: 12 V DC | Código pedido: B88269X3220C011
• HVC43-200A-24 | Corriente continua: 200 A DC | Tensión bobina: 24 V DC | Código pedido: B88269X3340C011
• HVC43-250A-12 | Corriente continua: 250 A DC | Tensión bobina: 12 V DC | Código pedido: B88269X3210C011
• HVC43-250A-24 | Corriente continua: 250 A DC | Tensión bobina: 24 V DC | Código pedido: B88269X3350C011

Especificaciones técnicas

• Serie / modelo: HVC43 series
• Códigos de pedido: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Rango de corriente continua: 150 A DC, 200 A DC, 250 A DC
• Tensión máxima de funcionamiento: hasta 1000 V DC
• Tensiones de bobina disponibles: 12 V DC, 24 V DC
• Consumo de la bobina: 6 W
• Diseño: contactor DC bipolar
• Cámara de arco: cerámica herméticamente sellada y llena de gas
• Dimensiones (L x An x Al): 78 x 40,4 x 74,5 mm
• Peso: 300 g
• Tamaño/peso relativo: aprox. 30 % más pequeño y ligero que la familia HVC200/HVC300/HVC500
• Aplicaciones principales: desconexión de baterías de vehículos, estaciones de carga, sistemas de almacenamiento de energía
