Inclinómetro analógico NDW 2
4-20 mAsalida de corrienteMEMS

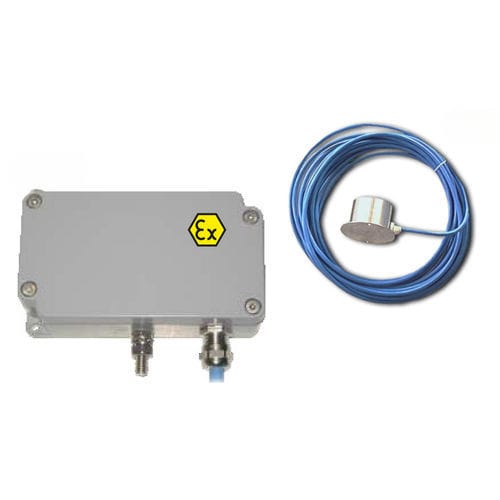

Inclinómetro analógico - NDW 2 - Terry Ferraris - 4-20 mA / salida de corriente / MEMS
Inclinómetro analógico - NDW 2 - Terry Ferraris - 4-20 mA / salida de corriente / MEMS
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Terry Ferraris

Características

Salida
analógico, 4-20 mA, salida de corriente
Tecnología
MEMS
Otras características
de alta precisión, resistente al agua, sumergible, para medición de ángulo, antideflagrante, IP68
Inclinación

Máx.: 90 °

Mín.: 0 °

Resolución

0,1 °

Descripción

Descripción del producto
El NDW 2 es un inclinómetro electrónico que emplea la medición de inclinación gravitacional basada en tecnología MEMS para determinar ángulos de rotación. Detecta la inclinación sin ejes ni rodamientos giratorios, permitiendo la medición precisa de la posición de aletas de desborde móviles, compuertas o válvulas de guillotina. El sensor compacto y sin desgaste ofrece mediciones fiables incluso en inmersión (IP68) y es adecuado para adaptación en planos inclinados existentes. NDW 2 proporciona una señal de 4–20 mA proporcional al ángulo de inclinación (0–90° o 0–60°), lo que permite a los sistemas aguas abajo calcular volúmenes de desborde o caudal mediante relaciones Q/h.

Función / Tipo / Tecnología
Medición: Medición electrónica de inclinación relacionada con caudal
Detección: Detección de ángulo/inclinación para elementos móviles de vertedero
Tecnología: Medición de inclinación gravitacional basada en MEMS (ángulo de rotación)

Ventajas
  • Aprobación Ex II 2 G Ex ib IIB T4 (opcional)
  • Libre de desgaste (sin piezas móviles)
  • Resistente a la corrosión
  • Sumergible totalmente (IP68)
  • Sin mantenimiento
  • Alta precisión
  • Alta seguridad operativa
  • Libre de mercurio

Dispositivos compatibles
  • HydraulicCalculator Plus
  • NivuCont Plus
  • NivuFlow
  • NivuLog
  • Sistemas PCS/SCADA

Características técnicas
  • Principio de medida: Medición de inclinación gravitacional basada en MEMS (medición de ángulo de rotación)
  • Rangos de ángulo: 0–90° o 0–60°
  • Señal de salida: 4–20 mA proporcional al ángulo de inclinación
  • Aplicación: Detección de posición de aletas de vertedero, compuertas, válvulas de guillotina; determinación de volúmenes de desborde/caudal mediante relación Q/h
  • Capacidad de retrofit: Apto para instalación en planos inclinados existentes
  • Grado de protección: IP68 (totalmente sumergible; fiable en condiciones de crecida)
  • Diseño: Compacto, resistente a la corrosión, sin desgaste, libre de mercurio
  • Seguridad operativa: Alta; aprobación Ex opcional II 2 G Ex ib IIB T4
  • Mantenimiento: Sin mantenimiento
  • Interoperabilidad: Proporciona señal basada en ángulo para uso con HydraulicCalculator Plus, NivuCont Plus, NivuFlow, NivuLog y sistemas PCS/SCADA
