Transceptor CAN SN65HVD230

para entorno difícilde automatizaciónde transmisión de datos

Descripción
El SN65HVD230 es un transceptor CAN de 3.3 V compatible con la capa física ISO 11898‑2 (High‑Speed CAN). Diseñado para velocidades de datos hasta 1 Mbps, conecta microcontroladores de 3.3 V y controladores CAN a un bus CAN diferencial para aplicaciones industriales, de automatización de edificios y automoción. El dispositivo está diseñado para entornos exigentes e incorpora múltiples protecciones y amplio rango de modo común.

Modos de operación y pin R_S
El pin R_S (pin 8) soporta tres modos: alta velocidad (R_S a tierra), control de pendiente (resistor externo entre R_S y tierra para ajustar la tasa de cambio) y bajo consumo. Ejemplos de slew rate: ≈15 V/µs con 10 kΩ, ≈2 V/µs con 100 kΩ. SN65HVD230 ofrece modo de espera de bajo consumo (solo escucha) con el driver apagado y el receptor activo; SN65HVD231 ofrece modo de sueño con driver y receptor apagados.

Protecciones y robustez
El transceptor opera en un rango de modo común de −2 V a 7 V y soporta transitorios de ±25 V. Las protecciones integradas incluyen protección contra inversión de cables, pérdida de masa, sobrevoltaje, sobretemperatura y apagado térmico. También incluye diseño fail‑safe ante circuito abierto y protección sin fallos durante encendido/apagado, apta para hot‑plugging.

Funciones

• Funcionamiento con una única alimentación de 3.3 V
• Compatible con ISO 11898‑2 (High‑Speed CAN)
• Reemplazo de baja potencia para huella PCA82C250
• Protección ESD en pines de bus > ±16 kV HBM
• Alta impedancia de entrada — hasta 120 nodos en el bus
• Ajuste de tiempos de transición del driver vía R_S para controlar emisiones
• SN65HVD230: espera de bajo consumo (~370 µA típico)
• SN65HVD231: sueño ultra‑bajo consumo (~40 nA típico)
• Diseñado para velocidades de datos hasta 1 Mbps
• Apagado por sobretemperatura y diseño fail‑safe ante circuito abierto
• Protección sin fallos en encendido/apagado

Especificaciones técnicas

• Protocolos — CAN
• Número de canales — 1
• Tensión de alimentación — 3.0 a 3.6 V
• Tensión de fallo en bus — -4 a 16 V
• Rango de modo común en bus — -2 V a 7 V; resistencia a transitorios ±25 V
• Tasa de señalización (máx.) — 1 Mbps
• Protección ESD en pines de bus — > ±16 kV HBM
• Nodos máximos en bus — hasta 120 (alta impedancia de entrada)
• Corriente en espera (SN65HVD230) — ~370 µA (típ.)
• Corriente en sueño (SN65HVD231) — ~40 nA (típ.)

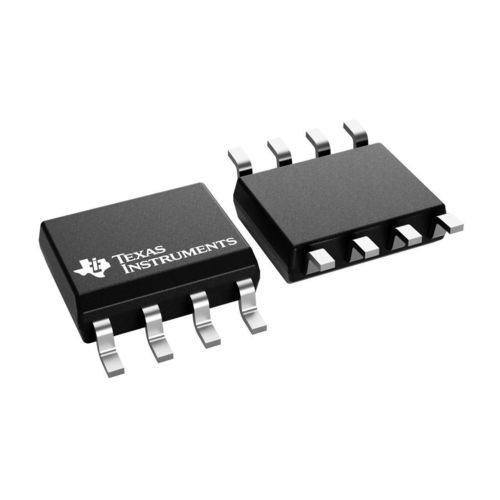

• Encapsulado — típico: SOIC 8 pines (D)

Paquete y documentación
Encapsulado típico: SOIC de 8 pines. La hoja de datos, notas de aplicación, modelos IBIS e información del módulo de evaluación están disponibles para diseño, simulación y evaluación.
