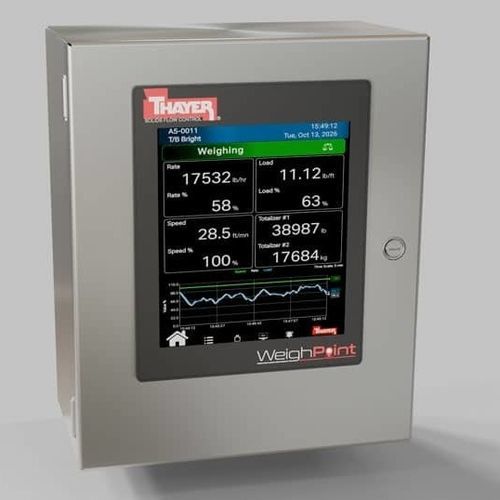

Indicador de pesaje digital WeighPoint®

con visualizador gráfico LCDcon pantalla táctilempotrable

Descripción del producto
WeighPoint® Integrator de Thayer Scale es un integrador de pesaje empotrable con doble procesador y HMI táctil color de 8 pulgadas, diseñado para funcionamiento continuo en entornos industriales exigentes. Su diseño modular facilita la planificación de la instalación y permite acceso remoto del operador vía PC o dispositivo móvil. Las opciones de comunicación incluyen MODBUS/TCP, Ethernet/IP y Profinet. Un módulo de báscula montado en campo proporciona digitalización de alta resolución de carga y velocidad, comunicándose con la unidad principal mediante CANBus para mantener la fidelidad de los datos. La arquitectura de doble procesador separa las tareas de visualización del control en tiempo real para una operación estable. El sistema está pensado para aplicaciones de pesaje en cinta y transportador e integra con las básculas de cinta RF y los alimentadores peseadores de Thayer Scale para un rendimiento óptimo.

Capacidades innovadoras WeighPoint®

• HMI táctil gráfico intuitivo de 8 pulgadas para una navegación y operación eficientes
• Configuración de visualización e informes, incluyendo tendencias en vivo, para monitorización de procesos
• Arquitectura de doble procesador para mayor capacidad de respuesta y comunicaciones más estables
• Tecnología de procesador y hardware moderna para minimizar el riesgo de obsolescencia futura
• Conjunto mejorado de algoritmos propietarios de pesaje y control
• Disponible en múltiples configuraciones para soportar arquitecturas de control preferidas
• Diseñado para soportar desarrollos de Industria 4.0, incluida la mantenimiento predictivo y análisis en la nube
• Capacidades avanzadas de gestión de seguridad

Características de diseño clave del WeighPoint® Integrator

• Configuraciones modulares para facilitar diversos requisitos de instalación
• Interfaz fácil de usar con acceso a la amplia biblioteca de algoritmos y funciones de Thayer Scale
• Pantalla táctil color de 8 pulgadas (203,2 mm) brillante (1024 x 768, XGA) para alta visibilidad
• Rango de temperatura de funcionamiento: -20 a 60 °C (almacenamiento: -30 a 70 °C)
• Vidrio de seguridad laminado 4 mm sin Teflon™; puede usarse protector antirreflejos instalado por el usuario
• Unidad principal de doble procesador que descarga el control en tiempo real a un núcleo separado mientras mantiene alto rendimiento de visualización
• Acceso a datos con amortiguamiento mínimo para optimizar el control de procesos
• Soporta hasta cuatro celdas de carga (strain gauge o LVDT)
• Soporta sensores de velocidad: encoder incremental, engranaje anular o acelerómetro
• Módulo de báscula montado en campo que proporciona digitalización de alta resolución de carga y velocidad
• Convertidor A/D de 24 bits
• Sistema operativo en tiempo real
• Módulos de expansión para capacidad adicional de E/S
• Múltiples opciones de interfaz fieldbus para conectividad con sistemas de control
• Consejos contextuales de parámetros de programación para facilitar la puesta en marcha
• Registros y reportes diagnósticos configurables por el usuario, incluyendo entradas de registro automático e historiales de eventos

Especificaciones técnicas

• Nombre del modelo: WeighPoint® Integrator
• Pantalla: pantalla táctil color de 8 pulgadas (203,2 mm), 1024 x 768 (XGA)
• Vidrio de seguridad táctil: laminado 4 mm sin Teflon™
• Temperatura de funcionamiento: -20 °C a 60 °C (almacenamiento: -30 °C a 70 °C)
• Procesador: unidad principal de doble procesador (núcleo separado para control en tiempo real)
• Digitalización de la báscula: módulo de báscula montado en campo con digitalización de alta resolución de carga y velocidad
• Comunicación báscula-principal: CANBus
• Conversión A/D: convertidor A/D de 24 bits
• Soporte de celdas de carga: hasta 4 celdas (strain gauge o LVDT)
• Soporte de sensores de velocidad: encoder incremental, engranaje anular o acelerómetro
• Comunicaciones: MODBUS/TCP, Ethernet/IP, Profinet (y otras opciones fieldbus)
• Sistema operativo: sistema operativo en tiempo real
• Instalación: HMI empotrable; configuraciones modulares y módulos de expansión para E/S adicionales
• Acceso remoto: interfaz de operador accesible vía PC o dispositivo móvil
• Aplicaciones diseñadas: pesaje en cinta y transportador; integración con las básculas de cinta RF y alimentadores peseadores de Thayer Scale
