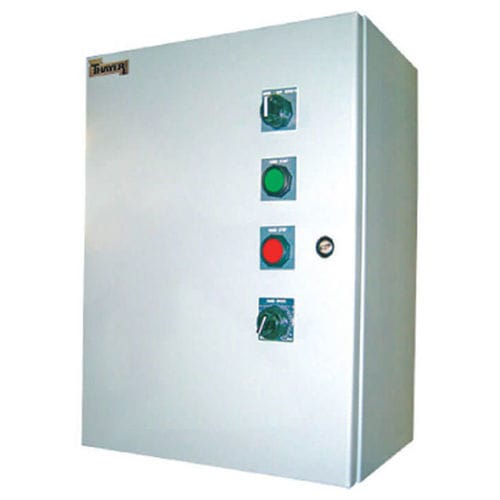

Variador de frecuencia analógico VFD/SCR

monofásicode control vectorialcon interfaz analogica

Descripción general
Thayer Scale fabrica paneles de control industriales certificados para los mercados de EE. UU. y Canadá a través del UL Panel Shop Program. Cuando los centros de control de motores (MCC) existentes están completos o no pueden aceptar variadores adicionales, Thayer Scale ofrece Power Control Assemblies (PCA) autónomos que convierten la alimentación CA estándar en salidas CA o CC ajustables para un control preciso de alimentadores y transportadores.

Tipos de variadores clave / dispositivos compatibles

• Motores de corriente continua de imán permanente o derivación (shunt wound)
• Motores de CA aptos para inversores (inverter-duty)
• Accionamientos electromagnéticos utilizados con alimentadores de bandejas vibrantes

Cada PCA de Thayer Scale incluye

• Desconexión externa conforme al código (según requiera la alimentación)
• Protección de circuito derivado (fusibles)
• Lógica de enclavamiento para soportar varios modos de operación
• Tira de terminales para la entrada de la utilidad del usuario y el cableado de entrada y salida
• Variador de velocidad ajustable (VFD, SCR, regulador de tensión)
• Componentes necesarios para completar un paquete básico de controlador de variador analógico

Opciones de personalización

• Construcción para montaje en chasis que puede instalarse dentro de un panel o cerrarse para montaje en campo en cualquier ubicación
• Estación de operador local o remota
• Interfaz de nivel de dispositivo Ethernet/IP (solo VFD)

Aplicaciones comunes

• Alimentadores de banda de pesaje
• Alimentadores de tornillo
• Alimentadores pérdida-de-peso
• Alimentadores volumétricos
• Alimentadores de bandeja vibrante electromagnéticos (con controladores PCA-VIB)

Configuraciones PCA disponibles

• Sistemas de variador de frecuencia AC (VFD): Dispositivo controlado — motores AC inverter-duty; Tipo de salida — salida AC de frecuencia ajustable; Aplicaciones típicas — alimentadores de banda de pesaje, alimentadores de tornillo, alimentadores pérdida-de-peso, alimentadores volumétricos; Método de control de velocidad — variador de frecuencia (VFD); Rendimiento a baja velocidad — control vectorial sin sensor; Interfaz de operador — estación local o remota disponible; Comunicaciones — Ethernet/IP disponible; Opciones de instalación — montaje en chasis o paquete cerrado para montaje en campo; Certificación UL — UL Panel Shop Program.
• Sistemas de accionamiento empaquetados SCR: Dispositivo controlado — motores DC de imán permanente y devanado shunt; Tipo de salida — salida DC ajustable; Aplicaciones típicas — retrofits de alimentadores existentes, aplicaciones legacy con accionamientos DC, control preciso de velocidad; Método de control de velocidad — controlador SCR; Rendimiento a baja velocidad — excelentes características de par a baja velocidad; Interfaz de operador — estación local o remota disponible; Comunicaciones — N/A; Opciones de instalación — montaje en chasis o paquete cerrado para montaje en campo; Certificación UL — UL Panel Shop Program.
• Controladores PCA-VIB: Dispositivo controlado — alimentadores de bandeja vibrante electromagnéticos; Tipo de salida — tensión AC regulada y ajustable; Aplicaciones típicas — alimentadores vibratorios electromagnéticos y de bandeja; Método de control de velocidad — regulador de tensión; Rendimiento a baja velocidad — control preciso de la amplitud de vibración; Interfaz de operador — potenciómetro manual o señal de control externa; Comunicaciones — N/A; Opciones de instalación — paquete cerrado (o chasis abierto donde se especifique); Certificación UL — UL Panel Shop Program.

Modelos disponibles (ejemplos)

• PCA-VIB-120: 0–110 VAC
• PCA-VIB-240: 0–220 VAC
• PCA-115 (SCR): 1/4–1 HP (típico)
• PCA-230 (SCR): 1/2–2 HP (típico)

Características

• Salida de frecuencia ajustable
• Control vectorial sin sensor para mejorar el par a baja velocidad
• Caja completa con desconexión y protección de circuitos
• Instalación y configuración sencillas
• Integración fácil con controles de alimentadores
• Compatible con fabricantes de variadores preferidos por el cliente cuando sea necesario
• Disponible con Allen-Bradley, SEW u otros variadores especificados por el cliente que cumplan los estándares Thayer

Especificaciones técnicas detalladas (seleccionadas)

• Sistemas VFD: Uso principal — control de velocidad variable para motores AC usados en alimentadores de pesaje, tornillo y volumétricos. Tipo motor/variador — motores de inducción AC inverter-duty. Alimentación de entrada — 100-120V, 200-240V o 380-480V según el variador seleccionado. Tipo de salida — salida AC de frecuencia ajustable. Rango de potencia — 0.37–11 kW (0.5–15 HP) según el variador y la aplicación. Frecuencia de salida — 0–400 Hz. Corriente de salida — depende de la aplicación. Método de control — teclado integrado, potenciómetro local, E/S configurable, señales analógicas. Señal de velocidad remota — ±10V, 0–10V, 4–20 mA. Controles de operador — teclado integrado con pantalla, indicadores LED, potenciómetro local. Comunicaciones — Ethernet/IP y otros protocolos industriales. Opciones de envolvente — IP20/NEMA 1, IP55/NEMA 12, IP66/NEMA 4X según el variador seleccionado. Certificaciones — UL Panel Shop Program.
• SCR / PCA salida DC: Uso principal — control de velocidad variable para motores DC de imán permanente y devanado shunt. Tipo motor/variador — motores DC de imán permanente o shunt. Alimentación de entrada — 115 VAC o 230 VAC monofásico. Tipo de salida — salida de tensión DC ajustable. Rango de potencia — PCA-115: 1/4–1 HP; PCA-230: 1/2–2 HP. Corriente de salida — depende de la aplicación. Método de control — potenciómetro de velocidad manual o señal de corriente remota. Señal de velocidad remota — 1–5 mA o 4–20 mA. Controles de operador — Mano/Remoto, ajuste de velocidad manual, arranque/parada. Opciones de envolvente — armario mural NEMA 4 o 4X o chasis abierto. Componentes incluidos — controlador SCR, interruptor de desconexión bloqueable, arrancador de motor, componentes relacionados. Certificaciones — UL Panel Shop Program. Notas — consultar fábrica para tensiones de entrada superiores.
• Controladores PCA-VIB: Uso principal — control de alimentadores de bandeja vibrante electromagnéticos. Tipo motor/variador — motores vibrantes electromagnéticos para bandejas. Alimentación de entrada — 120 VAC o 240 VAC según el modelo. Tipo de salida — salida AC regulada y ajustable. Rango de potencia — PCA-VIB-120: 2500 W; PCA-VIB-240: 5000 W. Corriente de salida — 0.2–15 A. Método de control — potenciómetro de velocidad manual o señal externa de velocidad. Señal de velocidad remota — señal programable en corriente o tensión. Controles de operador — Mano-Off-Remoto, ajuste de velocidad manual, arranque/parada, paro de emergencia. Opciones de envolvente — chasis abierto o estilo cerrado. Componentes incluidos — desconexión bloqueable, fusibles de protección, controlador, arrancador de motor. Condiciones ambientales — 0–45°C, 5–95% sin condensación, hasta 1000 m de altitud. Certificaciones — UL Panel Shop Program.

características / especificaciones técnicas

• Usos principales: Control de velocidad variable para alimentadores (banda de pesaje, tornillo, pérdida-de-peso, volumétricos) y alimentadores de bandeja vibrante
• Tipos de variadores soportados: VFD (inverter-duty AC), SCR (DC), regulador de tensión (vibratorio)
• Rangos de entrada de alimentación: VFD — 100–120V, 200–240V, 380–480V (según variador); SCR — 115VAC o 230VAC monofásico; PCA-VIB — 120VAC o 240VAC
• Tipos de salida: AC frecuencia ajustable (VFD), tensión DC ajustable (SCR), AC regulada y ajustable (PCA-VIB)
• Ejemplos de rango de potencia: VFD — 0.37–11 kW (0.5–15 HP); PCA-115/230 — 1/4–2 HP; PCA-VIB — 2500 W / 5000 W
• Señales de velocidad remota soportadas: ±10V, 0–10V, 4–20mA, 1–5mA (varía por configuración)
• Métodos de control: Teclado integrado, potenciómetro local, E/S configurable, señales analógicas, potenciómetro manual, Mano/Remoto
• Comunicaciones: Ethernet/IP disponible para sistemas VFD; otros protocolos industriales según sea necesario
• Opciones de envolvente: Montaje en chasis, paquetes cerrados para montaje en campo, NEMA 4 / 4X, IP20/NEMA1, IP55/NEMA12, IP66/NEMA4X (dependiente del variador)
• Componentes incluidos: Desconexión externa, protección de circuitos (fusibles), lógica de enclavamiento, tira de terminales, controlador de variador, arrancador de motor, protecciones
• Ambiental: Funcionamiento típico 0–45°C, 5–95% sin condensación (ejemplo PCA-VIB), altitud hasta ~1000 m (dependiente del variador)
• Certificaciones: UL Panel Shop Program
