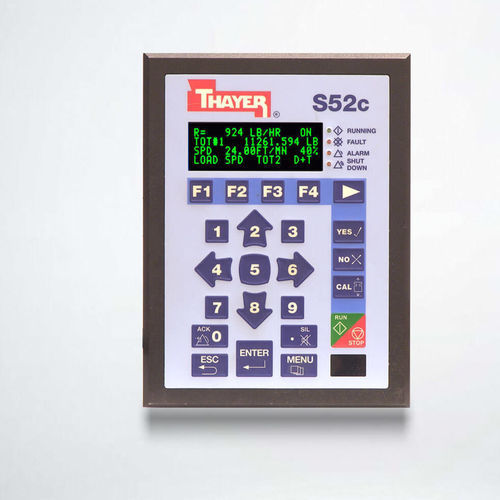

Controlador de sistema de dosificación con pérdida de peso S52c

Resumen
El controlador S52c para cinta pesadora y aplicaciones Loss-In-Weight facilita la puesta en marcha, calibración y mantenimiento mediante un menú intuitivo. Comprobaciones integradas en el software reducen errores humanos y simplifican la puesta en servicio.

Función
El S52c controla y monitoriza el flujo de material en sistemas de cinta pesadora y alimentadores Loss-In-Weight midiendo carga y velocidad. El peso se procesa como masa por longitud y la velocidad como longitud por tiempo para ofrecer control continuo del caudal objetivo o punto de consigna. En modo Loss-In-Weight, el controlador calcula el flujo instantáneo y los totales acumulados a partir del cambio de peso del alimentador. La entrada de velocidad soporta control volumétrico, lógica de recarga y compensación de perturbaciones. Los datos operativos se muestran localmente y pueden comunicarse por fieldbus.

Modos clave / Aplicaciones

• Controlador de cinta pesadora
• Controlador de alimentador Loss-In-Weight
• Controlador por lotes
• Compatible con celdas de carga de galgas extensométricas y LVDT

Requisitos de alimentación

• Tensión: 120–240 VAC
• Frecuencia: 50–60 Hz
• Fase: monofásica
• Consumo: < 43 W
• Protección de suministro: fusible

Requisitos ambientales

• Clasificación de área: no peligrosa
• Temperatura de funcionamiento: -10 a +65 °C (14 a 149 °F)
• Humedad de funcionamiento: 10 a 90% sin condensación
• Temperatura de almacenamiento: -20 a +85 °C (-4 a 185 °F)
• Humedad de almacenamiento: 5 a 95% sin condensación
• Altitud operativa: hasta 2000 m
• Altitud de almacenamiento: hasta 3000 m (70 kPa)
• Refrigeración: convección natural
• Grado de contaminación: 2

Dimensiones estándar

• Chasis abierto: IP23, 8.0" A x 6.0" A x 4.5" P (203.2 x 152.4 x 114.3 mm)
• Encapsulado: IP66, 11.81" A x 9.84" A x 5.91" P (300 x 250 x 150 mm)

Aprobaciones

• Underwriters Laboratories: UL File #E208487

Especificaciones estándar de entrada/salida

• Entrada analógica: 2 hilos alimentados en bucle, 4–20 mA típico (30 mA máx.); impedancia 169 Ω; caída de tensión 3,38 V típico (5,1 V máx.); resolución 22 bits; AI-1 programable
• Salida analógica: 4–20 mA aislada hacia 750 Ω máx., sourcing; cumplimiento +24 VDC; rango 0–24 mA; resolución 16 bits; AO-1 programable
• Entradas digitales: cierres por contacto seco; sourcing +12 VDC con corriente de sink ≥10 mA; DI-DS estado de accionamiento; DI-1/2/3 programables
• Salidas digitales: salidas de relé aisladas DO-1/2 Form A (programables); DO-3 Form A relé estado sólido 240 VAC/VDC, 100 mA máx.; totales remotos Form A relé estado sólido 240 VAC/VDC, 100 mA máx.

Especificaciones / Datos técnicos

• Modelo: S52c
• Tipos de producto: controlador de cinta pesadora, controlador de alimentador Loss-In-Weight, controlador por lotes
• Celdas de carga soportadas: galgas extensométricas y LVDT (más sensores de velocidad)
• Alimentación: 120–240 VAC, 50/60 Hz, monofásico, <43 W
• Opciones de carcasa: chasis abierto IP23 o encapsulado IP66
• Rango de funcionamiento: -10 a +65 °C; almacenamiento -20 a +85 °C
• Altitud: operativo hasta 2000 m; almacenamiento hasta 3000 m
• E/S: 4–20 mA analógico, AI alimentado en bucle, DI por contacto seco, DO relé y SSR aislados
• Refrigeración: convección natural
• Agencia: UL File #E208487
