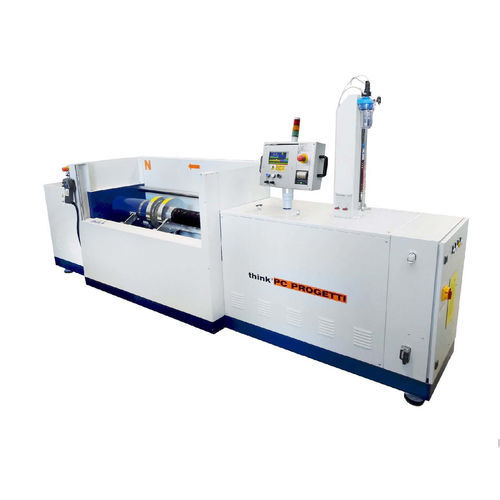

Banco de ensayo de presión BO30-2CV/40P

de durabilidadde fugascontrolado por PLC

Banco de pruebas horizontal con sujeción combinada: cierre radial interior y sujeción a presión. El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula y un cilindro hidráulico puede realizar el apriete a presión con o sin control proporcional. Esta prerrogativa la hace conforme a las normas de ensayo internacionales más extendidas. En el sótano se ha instalado un recipiente de agua como depósito de agua para los procedimientos de prueba. El proceso de prueba se controla mediante un PLC electrónico y una pantalla táctil LCD. Los datos de las pruebas pueden imprimirse en una impresora térmica de 24 cln directamente en la zona de pruebas o pueden descargarse mediante una conexión en serie (estándar) a un PC basado en Windows con el software de certificación TesREC. La seguridad del operario está garantizada por una protección frontal con apertura automática. FUERZA DE REACCIÓN : 40 TON (10% mínimo de apriete de la prensa) (ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MÁX : 650mm LONGITUD MÍNIMA DE LA VÁLVULA : 50mm DISTANCIA INTERIOR DE LA COLUMNA : 460mm ALTURA DE LOS EJES DE FLUJO : 830mm DEPÓSITO DE AGUA DEL SÓTANO : 100Litros ESTILO DE SUJECIÓN : Tipo 3 - sujeción combinada CONTROL DE LA FUERZA DE APRIETE : On/off & Proporcional(opción) CAUDAL DE LLENADO : 50Liters/min BOMBA DE VACÍO : 36m2/h(Opción) MEDIDOR DE CAUDAL : Ver tabla PRESIÓN MÁXIMA : 700 -1380 - 2000 - 4000 bar (agua) 450 - 700 bar (gas) ALIMENTACIÓN NEUMÁTICA : 6,5 bar @ 1100 Nl/min ALIMENTACIÓN ELÉCTRICA : 3PH + T, 400V@50Hz, 5KW(otros a petición) DIMENSIONES : 2810(L) x 600(P) x 1670(H)
