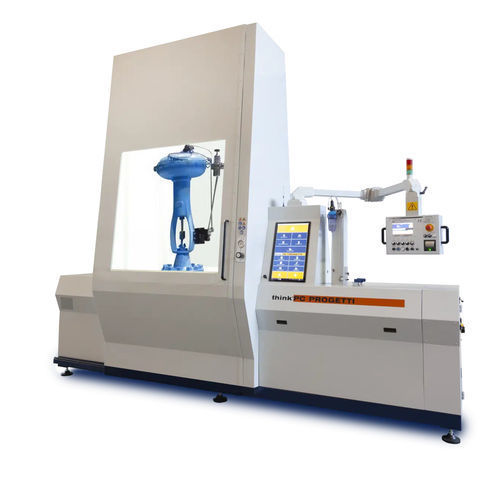

Banco de ensayo de presión BO30-2CV/40SHH

de fugasde caudalcontrolado por PLC

ESCUDO DE PROTECCIÓN TOTAL DOBLE ACCESO LATERAL RETÉN RADIAL INTERIOR (TAPONES DE ORIFICIO) O SUJECIÓN COMBINADA Banco de pruebas para válvulas de control, que pertenece a la familia de bancos BO30-2CV/SH. Una protección blindada a prueba de balas certificada, permite probar válvulas con una altura máxima de 2500 mm desde los ejes de flujo. Está disponible hasta 100 TON de potencia de reacción. Posibilidad de sujeción combinada: Tapones o prensado proporcional. Está equipada con un completo conjunto de caudalímetros digitales para la medida de caudal de fuga Aire/Agua, y panel de mandos posicionador para el control y prueba de actuadores de válvulas, incluyendo histéresis de movimientos y rendimientos. La apertura de la puerta está condicionada por las normas de inspección visual (la presión automática se reduce antes de la inspección) y los procedimientos normales de descarga de presión. En el sótano, se instala un depósito de agua como reserva de agua para los procedimientos de prueba. El proceso de prueba se controla mediante un PLC electrónico y una pantalla táctil LCD, junto con un software de certificación TestREC, que está totalmente interconectado a la red LAN de la empresa. Se garantiza la configuración completa de la LAN y la recopilación de datos. Está previsto un software de doble control AUTO / MAN para ofrecer la máxima flexibilidad a los operarios. FUERZA DE REACCIÓN : 40 TON LONGITUD MÁXIMA DE LA VÁLVULA : 1000 mm LONGITUD MÍNIMA DE LA VÁLVULA : 200 mm ALTURA DE LOS EJES DE FLUJO : 2500 mm VASO DE AGUA DEL SÓTANO : 150 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RTJ ESTILO DE EMBRAGUE : Tipo 3 - Combinado PRESIÓN MÁXIMA : 250 bar (agua) - 7 bar (aire) ALIMENTACIÓN NEUMÁTICA : 7 bar @ 2000 Nl/min ALIMENTACIÓN ELÉCTRICA : 3PH + N + T 380V@50Hz, 5,5Kw DIMENSIONES (MEC) : 3055 (L) x 1425 (P) x 2040 (H)
