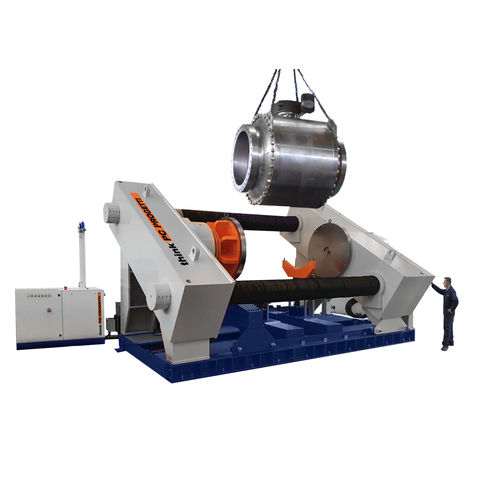

Banco de ensayo de presión BO30-2CV/3000

de fugasde durabilidadcontrolado por PLC

Banco de pruebas horizontal con estilo de sujeción COMBINADO. Ambos estilos están disponibles: Tapones y sujeción de prensa proporcional. Potencia de reacción máxima de 3000 TON. El sótano está equipado con dos carros elevadores, capaces de soportar válvulas de hasta 120 toneladas. El puente de reacción móvil se desplaza mediante dos columnas atornilladas (a 30° del suelo) que aseguran la ausencia total de fuerzas externas sobre el cuerpo de la válvula en el caso del estilo de sujeción de "tapones de orificio". Un cilindro hidráulico instalado en el puente fijo permite realizar pruebas en válvulas embridadas, mediante la modulación proporcional del esfuerzo de apriete. Esta prerrogativa lo hace conforme a las normas de ensayo internacionales más extendidas Banco de pruebas diseñado para ser insertado en el foso de pruebas rodeado por un perímetro de seguridad a prueba de balas pesadas, donde todas las fuentes peligrosas están confiadas a la protección de burbujas, mientras que el control se encuentra fuera de la zona peligrosa (activo del búnker). El equipo está controlado por el patín de presurización SKA-1000. El sistema se controla mediante un PLC electrónico y un terminal de pantalla táctil LCD. Un procedimiento de software guía al operador a través del procedimiento de prueba en una secuencia paso a paso. Los operadores pueden repetir o saltar pruebas individuales según sus conveniencias. Se puede imprimir un informe de la prueba como ticket directamente por el terminal LCD. Todos los parámetros de prueba pueden ser introducidos a través del terminal de pantalla táctil LCD. El PLC puede conectarse a un PC con Windows para el registro de datos y la impresión de formas de onda, para catalogar rápidamente todos los productos en una base de datos y escanearlos mediante el código de barras o el código QR.
