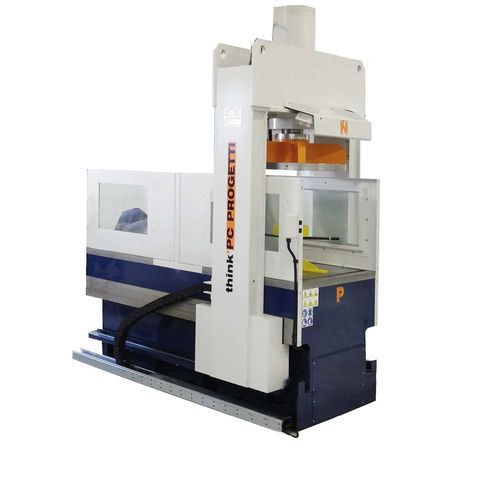

Banco de ensayo de presión BV-PMC/100-2P

de fugasautomáticocontrolado por PC

DOBLE PUESTO DE CARGA PUENTE MÓVIL PINZA DE PRENSADO PROPORCIONAL Banco de pruebas vertical con pinza de prensado controlada; la fuerza de prensado se controla automáticamente en función de la presión del agua en el interior de las válvulas, y la carga resultante se reduce a términos mínimos. El puente lateral superior móvil permite la carga vertical de las válvulas y la posibilidad de disponer de doble puesto de trabajo; mientras el primero está trabajando, el segundo podría estar preparado para otras válvulas. En el sótano hay un depósito de agua y se podría añadir opcionalmente un depósito de agua externo. El uso de un castillo abierto como estructura de reacción lateral superior permite al usuario realizar inspecciones visuales de los asientos de las válvulas durante la prueba. El equipo se controla mediante el patín de presurización SKA-100 FUERZA DE REACCIÓN : 100 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo) PUESTOS DE TRABAJO : 2 LONGITUD DE LA VÁLVULA MÁX : 650 mm LONGITUD VAVE MIN : 150 mm DISTANCIA INTERIOR DE LAS COLUMNAS : 800 mm ALTURA DE CARGA : 750 mm RECORRIDO DEL PUENTE : 900 mm DEPÓSITO DE AGUA DEL SÓTANO : 220 litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 1 - Sujeción proporcional a presión CONTROL DE LA FUERZA DE APRIETE : Automático en un intervalo del 10..100%, proporcional a la presión hidrostática en el interior de la válvula bajo prueba DIMENSIONES (MECH) : 1360 (L) x 2842 (P) x 2770 (H) mm
