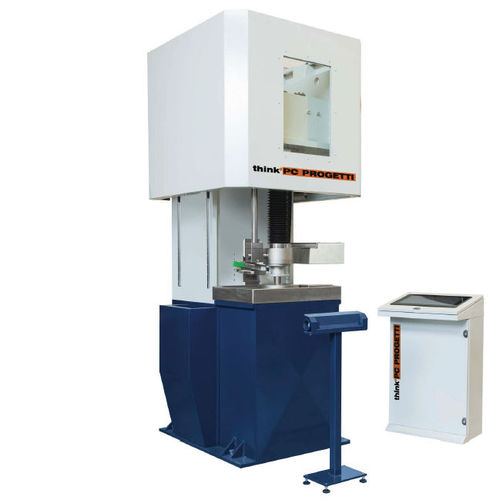

Banco de ensayo de presión BV-CCV/20P

de fugasautomáticocontrolado por PLC

SUJECIÓN COMBINADA: CIERRE RADIAL INTERIOR + PRENSADO PROPORCIONAL Y ACTUADOR AUTOMÁTICO DE VÁLVULAS Banco de pruebas vertical totalmente automático con pinza de prensado controlada; la fuerza de prensado se controla automáticamente en función de la presión del agua en el interior de las válvulas, y la carga resultante se reduce a términos mínimos. Dispone de un actuador hidráulico de 90° que permite que la válvula se mueva según una secuencia de prueba. El sistema de detección de fugas por caída de presión diferencial de alta resolución se utiliza para medir los índices de fugas según la norma DIN 12266-1 para fugas de GAS. Una placa de carga móvil simplifica las operaciones de carga. Una protección vertical móvil garantiza la seguridad de los operarios en caso de que se produzcan golpes en las juntas. Un PLC electrónico controla todas las operaciones de prueba, y el operario dispone de un monitor LCD de pantalla táctil para configurar las secuencias de prueba. FUERZA DE REACCIÓN : 20 TON (10% mínimo de apriete de la prensa) (ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 505mm LONGITUD MÍNIMA DE LA VÁLVULA : 30mm ALTURA DE CARGA : 900mm DEPÓSITO DE AGUA : Externo 220 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinado CONTROL DE LA FUERZA DE APRIETE : Automático en intervalo de 10..100%, proporcional a la presión hidrostática en el interior de la válvula bajo prueba. Ganancia reg. controlada por el operador. PRUEBA HIDRÁULICA : H2O c/aceite 5% , 3-40bar(200bar, 650bar, como opción) PRUEBA NEUMÁTICA : 0,5 - 6 bar ALIMENTACIÓN NEUMÁTICA : 6,5 bar @ 1100 Nl/min - Aire seco no lubricado ALIMENTACIÓN ELÉCTRICA : 3PH + T, 400V@50Hz, 5KW DIMENSIONES (MEC) : 1550(L) x 1050(P) x 2250(H)
