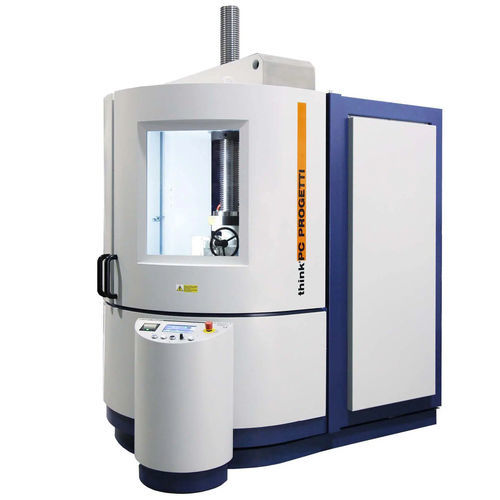

Banco de ensayo de presión BV-PMMV/100SH

de fugasautomáticocontrolado por PLC

Banco de pruebas vertical con sistema de sujeción universal; se pueden sujetar todos los tipos de terminación de válvula e incluso válvulas con forma de 90°. En caso de sujeción a presión, la fuerza se controla automáticamente de forma proporcional a la presión del agua en el interior de la válvula y la carga resultante se reduce a términos mínimos. El puente lateral superior móvil permite la carga vertical de la válvula con una grúa. En el sótano hay un depósito de agua y se puede añadir opcionalmente un depósito de agua externo. Un sistema de carenado blindado circundante completo garantiza la seguridad del operario durante la prueba. El equipo de proceso puede ser autónomo con una consola de control solamente o se puede añadir cualquier patín de presurización estándar (clase SKA). FUERZA DE REACCIÓN : 100 TON (ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MÁX : 700 mm LONGITUD MÍNIMA DE LA VÁLVULA : 0 mm DN MIN-MAX : DN ½" - 12" (bajo demanda hasta 24") DIÁMETRO MAX BRIDA VÁLVULA : Ø 530 mm ALTURA DE CARGA : 910 mm DEPÓSITO DE AGUA DEL SÓTANO : 220 Litros TERMINACIONES PERMITIDAS : TODAS ESTILO DE SUJECIÓN : Tipo 4 - universal CONTROL DE LA FUERZA DE APRIETE : Automático en el intervalo 10%-100%, proporcional a la presión hidrostática en el interior de la válvula durante la prueba. DIMENSIONES (MECÁNICAS) : 1420 (L) x 2000 (P) x 3110 (H)
