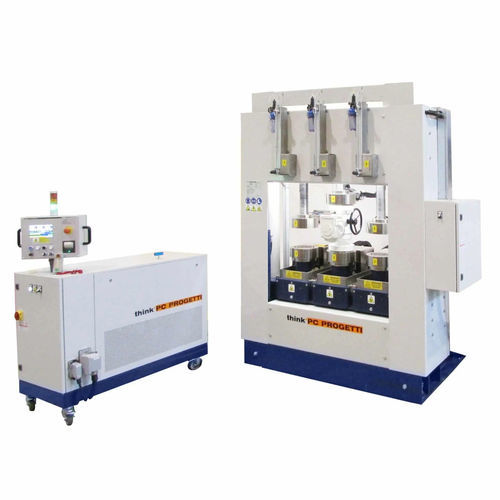

Banco de ensayo de presión BV-3CV/60P

de fugasautomáticomanual

SUJECIÓN COMBINADA CON CONTROL DE PRENSADO PROPORCIONAL Banco de pruebas vertical de tres estaciones con sujeción combinada. El ajuste de la longitud de la válvula se realiza mediante una columna atornillada lateral superior movida por un engranaje hidráulico. Esto asegura la ausencia total de fuerzas externas en el cuerpo de la válvula en caso de sujeción de los tapones del orificio. En la parte inferior, un cilindro de prensado controlado proporcionalmente permite el sellado cara a cara. Esta ventaja hace que el banco de pruebas cumpla las normas de ensayo más extendidas. La seguridad del operario está garantizada por una protección circundante completa con cristal a prueba de balas para ofrecer una inspección visual perfecta. La apertura del sistema para reducir la exposición al riesgo del operario a términos mínimos. El proceso de prueba está controlado por un SKID de presurización SKA-100. FUERZA DE REACCION : 3 x 20 TON (Ver tabla de limites de trabajo) LONGITUD DE LA VÁLVULA MAX : 500 mm LONGITUD MÍNIMA DE LA VÁLVULA : 0 mm DIÁMETRO MÁXIMO DE LA BRIDA : 350 mm ALTURA DE CARGA DESDE EL SUELO : 850 mm TERMINACIONES PERMITIDAS : RF, RTJ, BW, SW ESTILO DE CIERRE : Tipo 3 - Combinado DIMENSIONES (MECH) : 1950 (L) x 1400 (P) x 2400 (H)
