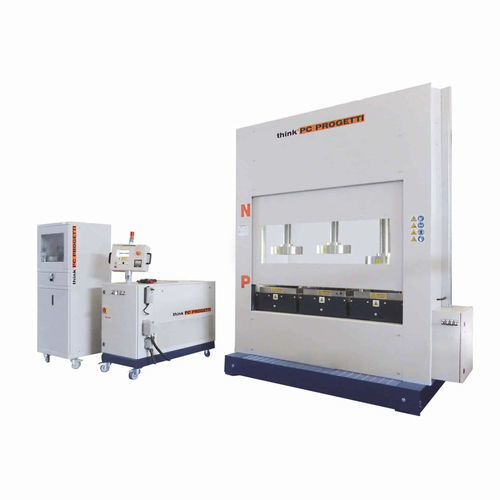

Banco de ensayo de presión BV-3CV/240SH

de fugasautomáticomanual

SUJECIÓN COMBINADA, JUNTA RADIAL INTERIOR + PRENSADO PROPORCIONAL 3 BANDEJAS DE CARGA Banco de pruebas vertical con sujeción combinada. Dispone de 3 puestos de prueba con sujeción combinada. Con el cilindro hidráulico (parte inferior), los operarios pueden probar válvulas embridadas con apriete proporcional controlado, donde la fuerza de apriete se controla automáticamente según la presión del agua en el interior de las válvulas, y la carga resultante se reduce a términos mínimos. Con las columnas atornilladas se puede probar la terminación BW, SW utilizando estos sellos radiales interiores. La combinación de estos dos estilos de sujeción diferentes hace que el equipo sea adecuado para todo tipo de válvulas. Cada estación tiene su propia bandeja de carga que simplifica el procedimiento de carga de Nr. 3 unidades independientes. La unidad puede controlarse mediante un patín de presurización SKA-100. FUERZA DE REACCION (TOTAL) : 240 TON (10% de apriete mínimo) 3x80 TON (Ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MÁX : 1000mm LONGITUD MÍNIMA DE LA VÁLVULA : 150mm ALTURA DE CARGA : 1100mm DISTANCIA ENTRE PUESTOS : 580mm DEPÓSITO DE AGUA DEL SÓTANO : 400 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinado CONTROL DE LA FUERZA DE APRIETE : Automático en un intervalo de 5..100%, proporcional a la presión hidrostática en el interior de la válvula bajo prueba. Ganancia reg. controlada por el operador LONGITUD DE LA BANDEJA DE CARGA : 500mm
