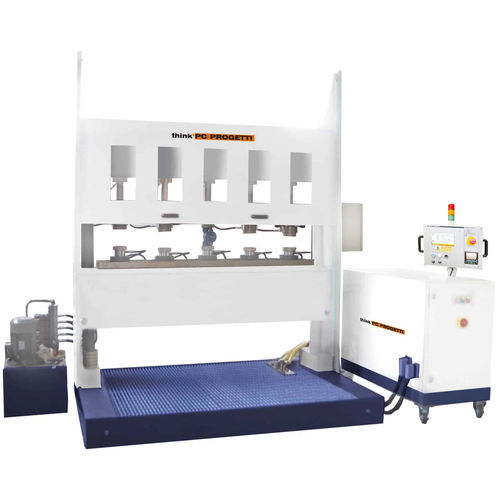

Banco de ensayo de presión BV-5CV/100P

de fugasautomáticomanual

SUJECIÓN COMBINADA, JUNTA RADIAL INTERIOR + PRENSADO PROPORCIONAL 3 BANDEJAS DE CARGA Banco de pruebas vertical con cierre radial interior y prensado proporcional. Dispone de 5 puestos de prueba con sujeción combinada. Con el cilindro hidráulico (parte inferior), los operarios pueden probar válvulas embridadas con prensado proporcional controlado, donde la fuerza de prensado se controla automáticamente según la presión del agua dentro de la válvula, y la carga resultante se reduce a términos mínimos. Con las columnas atornilladas puede probar terminaciones BW,SW utilizando el cierre radial interior. La combinación de estos dos estilos de sujeción diferentes hace que el equipo sea adecuado para todo tipo de válvulas. La unidad puede controlarse mediante un patín de presurización SKA-100. FUERZA DE REACCION : 100 TON (10% minimo de apriete) 5x20 TON (Ver tabla de limites de trabajo) LONGITUD DE LA VÁLVULA MAX : 500mm LONGITUD MÍNIMA DE LA VÁLVULA : 50mm DISTANCIA CENTRO A CENTRO : 300mm ALTURA DE CARGA : 1000mm DEPÓSITO DE AGUA DEL SÓTANO : 200 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinado CONTROL DE LA FUERZA DE APRIETE : Automático en un intervalo de 5..100% , proporcional a la presión hidrostática en el interior de la válvula bajo prueba. Reg. ganancia controlada por el operador DIMENSIONES (MECANICAS) : 2106 (L) x 1420 (P) x 2536 (A) (patín no incluido)
