Unidad de guiado lineal con jaula de bolas SCR series

25 mm65 mm30 mm

Descripción del producto

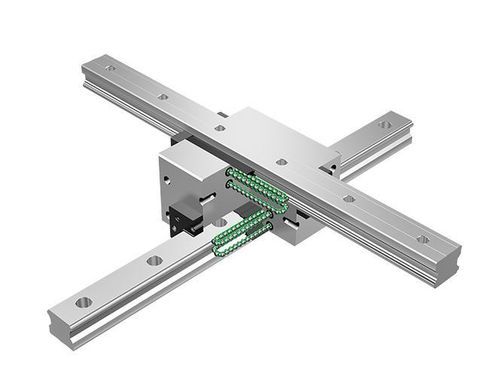

El SCR es una guía LM cruzada (ortogonal) de bolas con jaula que permite el movimiento X‑Y sin una carrocería convencional. Cuatro hileras de bolas circulan en vías rectificadas de precisión en el raíl LM y el bloque LM integrado. Dos raíles se cruzan en ángulo recto y se integran en un único bloque con la estructura interna de la familia SHS con jaula, proporcionando un sistema LM ortogonal compacto para ensamblajes X‑Y simplificados.

Etiquetas destacadas

• Sin mantenimiento a largo plazo
• Alta precisión
• Carga igual en 4 direcciones
• Cross (cruzado)

Tamaños disponibles
15, 20, 25, 30, 35, 45, 65

Capacidad de carga básica (resumen)
Capacidad dinámica básica: 14.2 a 253 kN (dependiente del tamaño)
Capacidad estática básica: 24.2 a 408 kN (dependiente del tamaño)

Estructura y características
Las bolas se desplazan en cuatro hileras de vías rectificadas con precisión sobre el raíl LM y el bloque LM integrado. Las jaulas de bolas y las placas terminales en el bloque permiten la circulación continua. Dos raíles se intersecan a 90° dentro de un solo bloque, permitiendo un sistema LM ortogonal con un único bloque SCR para un movimiento X‑Y más compacto.

Carga igual en 4 direcciones
Cada hilera de bolas tiene un ángulo de contacto de 45°, de modo que las capacidades de carga aplicadas al bloque LM son uniformes en las cuatro direcciones (radial, inverso‑radial y lateral), permitiendo el uso en cualquier orientación.

Alta rigidez
El equilibrio de las bolas en cuatro hileras proporciona resistencia a momentos y un movimiento lineal suave incluso con precarga para aumentar la rigidez. El bloque SCR integrado ofrece mayor rigidez que dos bloques convencionales atornillados espalda con espalda, lo que lo hace adecuado para mesas X‑Y de alta rigidez.

Ejemplo de uso de una montura interna
Se admiten configuraciones con montura interna; el diseño SCR permite ensamblajes X‑Y simplificados sin monturas externas convencionales.

Dibujo dimensional / Tabla dimensional (estructura de tabla seleccionada)
Columnas de la tabla: Nº de modelo | Dimensiones exteriores (Altura M, Anchura W, Longitud L1) | Dimensiones del bloque LM (B1, B3, B4, B, C, C1, S×ℓ, L2, H3, N, E, Nipplo de engrase) | Dimensiones del raíl LM (W1, W2, M1, Paso F, Agujero de montaje d1×d2×h) | Capacidad de carga básica (C kN, C0 kN) | Momento admisible estático (M0, MB) | Masa (bloque LM kg, raíl LM kg/m)

Filas representativas (valores por fila en la tabla de la página)
SCR15 — Dimensiones exteriores: 47 / 48 / 64.4 | ... | Nipplo de engrase: PB1021B | Paso raíl LM F: 60 | Agujero de montaje: 4.5×7.5×5.3 | C dinámica: 14.2 kN | C0 estática: 24.2 kN | Masa bloque LM: 0.54 kg | Masa raíl LM: 1.3 kg
SCR20 — Dimensiones exteriores: 57 / 59 / 79 | ... | Paso raíl LM F: 60 | Agujero de montaje: 6×9.5×8.5 | C dinámica: 22.3 kN | C0 estática: 38.4 kN | Masa bloque LM: 0.334 kg | Masa raíl LM: 0.88 kg
SCR25 — Dimensiones exteriores: 57 / 78 / 98 | ... | Paso raíl LM F: 60 | Agujero de montaje: 6×9.5×8.5 | C dinámica: 28.1 kN | C0 estática: 50.3 kN | Masa bloque LM: 0.473 kg | Masa raíl LM: 1.7 kg
SCR30 — Dimensiones exteriores: 70 / 88 / 109 | ... | Paso raíl LM F: 60/80 (según modelo) | Agujero de montaje: 7×11×9 | C dinámica: 36.8 kN | C0 estática: 64.7 kN | Masa bloque LM: 0.696 kg | Masa raíl LM: 3.4 kg
SCR35 — Dimensiones exteriores: 82 / 105 / 131 | ... | Paso raíl LM F: 80/105 | Agujero de montaje: 9×14×12 | C dinámica: 54.2 kN | C0 estática: 88.8 kN | Masa bloque LM: 1.15 kg | Masa raíl LM: 4.6 kg
SCR45 — Dimensiones exteriores: 95 / 123 / 152 | ... | Agujero de montaje: 9×14×12 | C dinámica: 72.9 kN | C0 estática: 127 kN | Masa bloque LM: 2.01 kg | Masa raíl LM: 6.8 kg
SCR65 — Dimensiones exteriores: 180 / 226 / 272 | ... | Agujero de montaje: 18×26×22 | C dinámica: 253 kN | C0 estática: 408 kN | Masa bloque LM: 11.9 kg | Masa raíl LM: 13.3 kg

Longitudes estándar y longitudes máximas de los raíles LM (resumen)
Longitudes estándar (ejemplos por modelo):
SCR15: 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600 mm
SCR20: 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200 mm
SCR25/30/35/45/65: longitudes estándar variables según modelo hasta varios metros; unidad: mm
Longitudes máximas: modelos SCR comúnmente disponibles hasta 3.000 mm; algunos pasajes SCR45 hasta 3.090 mm.

Tipo de raíl LM con orificio tarrajeado
Las variaciones SCR incluyen raíles con rosca en la base para que el raíl del eje X pueda asegurarse desde arriba. Tamaños de rosca y profundidades efectivas por modelo: 15 (M5, profundidad 8), 20 (M6, profundidad 10), 25 (M6, profundidad 12), 30 (M8, profundidad 15), 35 (M8, profundidad 17), 45 (M12, profundidad 20), 65 (M20, profundidad 30).

Notas sobre la tabla dimensional
La longitud L indicada incluye accesorios de protección contra contaminación cuando corresponda; la adición de otros accesorios o lubricadores aumenta la longitud total del bloque. Definiciones de momentos permisibles estáticos: M0 = momento permisible estático de un bloque.

Características / Especificaciones técnicas

• Brand: THK
• Familia de modelos: SCR
• Tipo de producto: Guía LM cruzada (ortogonal) de bolas con jaula
• Tamaños nominales disponibles: 15, 20, 25, 30, 35, 45, 65
• Capacidad dinámica básica (C): 14.2 a 253 kN (dependiente del tamaño)
• Capacidad estática básica (C0): 24.2 a 408 kN (dependiente del tamaño)
• Ejemplos de paso estándar del raíl LM F: 60 mm (tamaños pequeños), 80 mm, 105 mm, 150 mm (tamaños mayores)
• Longitudes estándar de raíles LM: múltiples longitudes estándar por modelo; longitud máxima hasta 3.000 mm (dependiente del modelo)
• Opciones de raíles tarrajeados: raíles tarrajeados en la base disponibles (roscas M5 a M20 según el modelo)
• Engrase: depende del modelo (algunos modelos utilizan el nipplo PB1021B; el nipplo no se instala si se usa el lubricador QZ)
• Ejemplos de masas: masa del bloque LM desde ~0,16 hasta 11,9 kg según el modelo; masa del raíl LM desde ~0,175 hasta 13,3 kg/m según el modelo
• Características especiales: carga igual en 4 direcciones (filas con ángulo de contacto 45°), alta rigidez, posibilidad de movimiento X‑Y sin montura adicional
