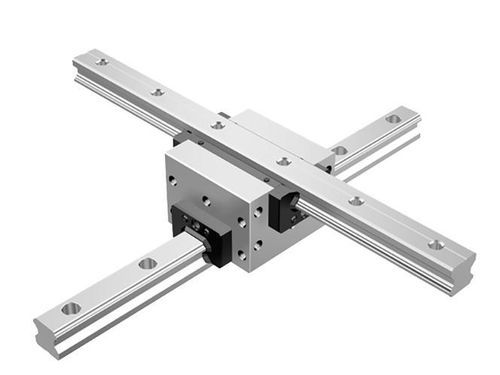

Unidad de guiado lineal con recirculación de cuatro hileras de bolas CSR series

15 mm20 mm25 mm

Descripción del producto
La guía LM de tipo integral (Modelo CSR) combina dos carriles LM y un único bloque LM para proporcionar precisión ortogonal inherente, adecuada para sistemas compactos de movimiento X–Y. El bloque incorpora vías de rodadura de cuatro hileras mecanizadas con precisión en el raíl y en el bloque; las bolas circulan mediante placas terminales y están retenidas por placas de retención para que no se caigan al retirar el bloque.

Estructura y características
La estructura interna corresponde al concepto probado del modelo HSR, pero integra dos carriles espalda contra espalda para lograr alta perpendicularidad. El bloque LM está mecanizado de modo que el error de perpendicularidad de sus seis caras es inferior a 2 μm por cada 100 mm.

• Carga uniforme en 4 direcciones: Las bolas se disponen con un ángulo de contacto de 45° en cuatro hileras, proporcionando cargas nominales uniformes en direcciones radial, radial inversa y lateral, apto para cualquier orientación.
• Alta rigidez: La disposición balanceada en cuatro hileras aumenta la rigidez frente a momentos. La rigidez es aproximadamente un 50 % mayor que la de dos bloques HSR atornillados espalda con espalda, lo que hace al CSR adecuado para mesas X–Y de alta rigidez; el movimiento rectilíneo permanece suave incluso con precarga.
• Opción de montura interna: Soporta configuraciones con montura interna para adaptarse a los requisitos de instalación.

Tipos / Modelos

• Modelo CSR: Gama completa. Carga dinámica básica C: 10,9 a 100 kN. Carga estática básica C0: 15,7 a 135 kN. Tamaños: 15, 20, 25, 30, 35, 45.
• Modelo CSR-S: Tipo corto/compacto. Carga dinámica básica C: 19,8 a 40,5 kN. Carga estática básica C0: 27,4 a 53,7 kN. Tamaños: 20, 25, 30.

Notas dimensionales e de instalación
La longitud L en las tablas dimensionales incluye los accesorios de protección contra la contaminación (código UU o SS). La instalación de otros accesorios de protección o de lubricación incrementa la longitud total del bloque. La longitud máxima indicada es la máxima estándar para un raíl LM. El modelo CSR no está disponible con orificio de lubricación en la superficie superior.

Longitudes estándar y longitudes máximas de los raíles LM (resumen)
Unidad: mm
CSR 15 — Raíl LM estándar (LO): 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. Paso estándar F: 60. G,g: 20. Longitud máx.: 2200.
CSR 20 — Raíl LM estándar (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. Paso estándar F: 60. G,g: 20. Longitud máx.: 3000.
CSR 25 — Raíl LM estándar (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. Paso estándar F: 60. G,g: 20. Longitud máx.: 3000.
CSR 30 — Raíl LM estándar (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Paso estándar F: 80. G,g: 20. Longitud máx.: 3000.
CSR 35 — Raíl LM estándar (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Paso estándar F: 80. G,g: 20. Longitud máx.: 3000.
CSR 45 — Raíl LM estándar (LO): 570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. Paso estándar F: 105. G,g: 22,5. Longitud máx.: 3090.

Tipo de raíl LM con orificios roscados (resumen)
CSR15 — Tipo K S1: M5, profundidad efectiva de rosca ℓ1: 8, Tipo W S2: M5 pasante
CSR20 — Tipo K S1: M6, profundidad efectiva de rosca ℓ1: 10, Tipo W S2: M6 pasante
CSR25 — Tipo K S1: M6, profundidad efectiva de rosca ℓ1: 12, Tipo W S2: -
CSR30 — Tipo K S1: M8, profundidad efectiva de rosca ℓ1: 15, Tipo W S2: -
CSR35 — Tipo K S1: M8, profundidad efectiva de rosca ℓ1: 17, Tipo W S2: -
CSR45 — Tipo K S1: M12, profundidad efectiva de rosca ℓ1: 24, Tipo W S2: -

Notas
La longitud L en las tablas incluye los accesorios de protección contra la contaminación (UU o SS). Las longitudes máximas indicadas son los máximos estándar para cada modelo; los raíles más largos pueden unirse, pero esto puede afectar la precisión y la estabilidad. Este modelo no está disponible con orificio de lubricación en la superficie superior.
