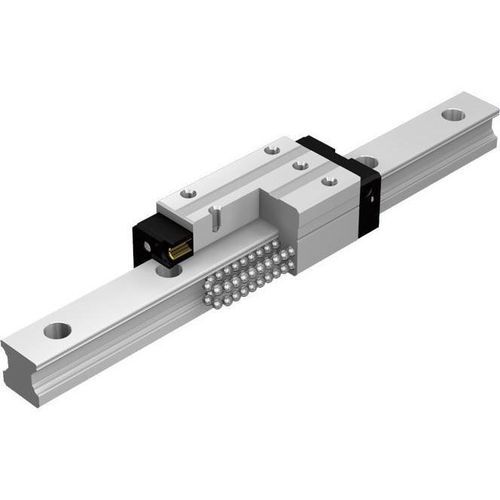

Guía lineal de bolas HDR series

30 mm25 mm55 mm

Resumen
El modelo HDR es una guía LM de bolas completas diseñada para mesas mono-eje compactas y ligeras que utilizan un solo raíl LM. Proporciona alta rigidez en la dirección de rodadura, alta precisión y capacidad de carga igual en 4 direcciones. Tamaños disponibles: 15, 20, 25, 30, 35, 45, 55, 65.

Etiquetas destacadas

• Brida
• Guía LM bloque largo
• Tornillos montados desde arriba y abajo
• Tornillos montados desde arriba
• Bloque corto (Guía LM)

Tipos / Rangos de carga típicos y tamaños

• Modelo HDR-SC — Capacidad dinámica básica (kN): 7.07 a 38.3; Capacidad estática básica (kN): 8.43 a 43.2. Tamaños: 15, 20, 25, 30, 35.
• Modelo HDR-C — Capacidad dinámica básica (kN): 10.9 a 195; Capacidad estática básica (kN): 15.7 a 228. Tamaños: 15, 20, 25, 30, 35, 45, 55, 65.
• Modelo HDR-LC — Capacidad dinámica básica (kN): 13.7 a 249; Capacidad estática básica (kN): 21.7 a 323. Tamaños: 15, 20, 25, 30, 35, 45, 55, 65.
• Modelo HDR-SR — Capacidad dinámica básica (kN): 15.3; Capacidad estática básica (kN): 19. Tamaño: 20.
• Modelo HDR-R — Capacidad dinámica básica (kN): 10.9 a 195; Capacidad estática básica (kN): 15.7 a 228. Tamaños: 15, 20, 25, 30, 35, 45, 55, 65.
• Modelo HDR-LR — Capacidad dinámica básica (kN): 13.7 a 249; Capacidad estática básica (kN): 21.7 a 323. Tamaños: 15, 20, 25, 30, 35, 45, 55, 65.
• Modelo HDR-SV — Capacidad dinámica básica (kN): 7.07 a 38.3; Capacidad estática básica (kN): 8.43 a 43.2. Tamaños: 15, 25, 30, 35.
• Modelo HDR-V — Capacidad dinámica básica (kN): 10.9 a 135; Capacidad estática básica (kN): 15.7 a 170. Tamaños: 15, 25, 30, 35, 45, 55.
• Modelo HDR-LV — Capacidad dinámica básica (kN): 13.7 a 161; Capacidad estática básica (kN): 21.7 a 219. Tamaños: 15, 20, 30, 35, 45, 55.
• Modelo HDR-UV — Capacidad dinámica básica (kN): 12.8 a 18.9; Capacidad estática básica (kN): 14.8 a 21.3. Tamaños: 20, 25.
• Modelo HDR-UW — Capacidad dinámica básica (kN): 18.7 a 27.6; Capacidad estática básica (kN): 25.3 a 36.4. Tamaños: 20, 25.
• Modelo HDR-US — Capacidad dinámica básica (kN): 12.8 a 18.9; Capacidad estática básica (kN): 14.8 a 21.3. Tamaños: 20, 25.
• Modelo HDR-UT — Capacidad dinámica básica (kN): 18.7 a 27.6; Capacidad estática básica (kN): 25.3 a 36.4. Tamaños: 20, 25.
• Modelo HDR-GK — Bloques LM y raíles LM disponibles para venta individual. Tamaños: 15, 20, 25, 30, 35, 45.

Características — Adecuado para aplicaciones con un solo raíl
El HDR presenta una geometría de pista rígida y variantes de contacto espalda con espalda que logran alta rigidez en la dirección de rodadura y resistencia al vuelco, permitiendo diseños de mesas mono-raíl compactas.

Aplicaciones ideales

• Mesas mono-eje que requieren compacidad y menor peso
• Mesas diseñadas con una sola guía LM por eje

Superficie del raíl LM protegida de materiales extraños
Las pistas de bolas del HDR están situadas en los lados del raíl LM, reduciendo la exposición a contaminantes. Se pueden instalar cubiertas para mejorar la protección contra virutas y residuos.

Aplicaciones donde materiales extraños pueden adherirse a la superficie del raíl LM

• Máquinas para trabajar la madera que producen virutas
• Máquinas de fabricación de neumáticos donde el caucho puede adherirse a los raíles
• Máquinas de moldeo de resina donde la resina puede contaminar los raíles

Estructura del HDR
Las pistas de bolas contactan las bolas en un ángulo de 45°, proporcionando resistencia al vuelco en la dirección de rodadura. Las disposiciones de contacto (DB/espalda con espalda y otras) soportan completamente las bolas incluso bajo momentos aplicados, ofreciendo alta rigidez y capacidad de carga igual en 4 direcciones para uso en cualquier orientación.

Dimensiones conforme a normas globales
Las dimensiones del modelo HDR se ajustan a ISO 12090-1:2011 para la mayoría de los tipos; ciertas variantes US/UT y UV/UW difieren de las dimensiones ISO.

Bloques LM y raíles LM disponibles por separado
Los bloques LM y los raíles LM son intercambiables y se venden por separado cuando comparten el mismo número de modelo.

Dibujo dimensional / Tabla de dimensiones (visión general)
Se proporcionan dibujos detallados y tablas de dimensiones (unidades: mm) por variante de modelo, incluyendo dimensiones exteriores, dimensiones de bloque LM, información de taladros piloto, dimensiones del raíl LM, cargas básicas y momentos estáticos admisibles para configuraciones de bloque simple y doble.

Longitudes estándar y longitudes máximas de los raíles LM (tabla)
Model No. | HDR15 | HDR20 | HDR25 | HDR30 | HDR35 | HDR45 | HDR55 | HDR65
Longitudes estándar de raíl LM (L_O) filas de ejemplo:
160 | 160 | 220 | 280 | 280 | 570 | 780 | 1270
220 | 220 | 280 | 360 | 360 | 675 | 900 | 1570
280 | 280 | 340 | 440 | 440 | 780 | 1020 | 2020
340 | 340 | 400 | 520 | 520 | 885 | 1140 | 2620
400 | 400 | 460 | 600 | 600 | 990 | 1260 | -
460 | 460 | 520 | 680 | 680 | 1095 | 1380 | -
520 | 520 | 580 | 760 | 760 | 1200 | 1500 | -
580 | 580 | 640 | 840 | 840 | 1305 | 1620 | -
640 | 640 | 700 | 920 | 920 | 1410 | 1740 | -
700 | 700 | 760 | 1000 | 1000 | 1515 | 1860 | -
760 | 760 | 820 | 1080 | 1080 | 1620 | 1980 | -
... (la tabla continúa con la progresión completa de longitudes estándar por modelo)
Paso estándar: HDR15/20/25 = 60 mm; HDR30/35 = 80 mm; HDR45 = 105 mm; HDR55 = 120 mm; HDR65 = 150 mm.
Dimensión G, g (holgura recomendada): HDR15–25: 20 mm; HDR45: 22,5 mm; HDR55: 30 mm; HDR65: 35 mm.
Ejemplos de longitud máxima: Muchas tamaños admiten hasta 3000 mm; algunos tipos HDR55/65 indican longitudes máximas de aprox. 3060–3090 mm según el tamaño. Consulte las tablas dimensionales por modelo para valores exactos.

Notas sobre pedidos y tablas dimensionales
Las notas especifican diferencias de momentos estáticos admisibles para 1 bloque frente a 2 bloques, codificación de nº de modelo, unidades de pedido y ejemplos de configuración de pedido. El número de artículos por juego varía según el tipo de guía LM.

Especificaciones / Datos técnicos

• Brand: THK
• Serie / familia de modelos: HDR
• Tipo de producto: Guía LM de bolas completas
• Aplicación adecuada: Mesas mono-eje / raíl único
• Propiedades clave: Alta rigidez (dirección de rodadura), alta precisión, carga igual en 4 direcciones
• Posición de la vía: Pistas de bolas en los lados del raíl LM (protegidas contra la contaminación)
• Ángulo de contacto: Contacto de pista a 45° (resistente al vuelco)
• Estructuras de contacto: DB (espalda con espalda) y otras según la variante
• Normas: Conforme a ISO 12090-1:2011 para muchos tipos (excepciones: US/UT y UV/UW)
• Tamaños disponibles: 15, 20, 25, 30, 35, 45, 55, 65 (varía según la variante)
• Raíles LM: Longitudes estándar listadas por modelo; longitud máxima generalmente hasta 3000 mm para muchas variantes (se requiere tabla por modelo para valores exactos)
• Bloques LM y raíles: Se venden por separado e intercambiables dentro del mismo número de modelo
• Rangos típicos de carga dinámica / estática básica: ver listados por modelo arriba
