Máquina de corte láser GPRF series
láser de fibrapara aluminiopara acero inoxidable

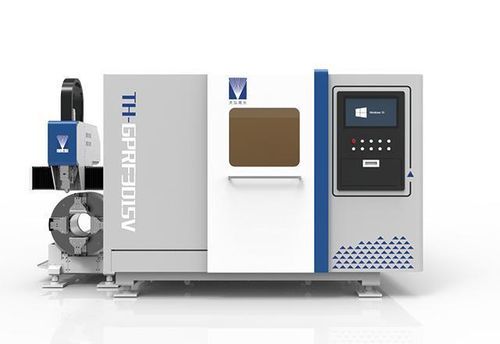

Máquina de corte láser - GPRF series - Tianhong Laser - láser de fibra / para aluminio / para acero inoxidable
Máquina de corte láser - GPRF series - Tianhong Laser - láser de fibra / para aluminio / para acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Tianhong Laser

Características

Tecnología
láser, láser de fibra
Material tratado
para aluminio, para acero inoxidable, para acero al carbono
Producto tratado
de chapa, de tubos
Sistema de control
servoaccionada
Estructura
con dos mesas, con mesa rotativa
Otras características
de alta precisión, de alta velocidad, con servomotor, neumática, manual, de cremallera, combinada, con mesa de intercambio, asistida por aire, contrarrotativa
Carrera X

2.450 mm
(96,46 in)

Carrera Y

Máx.: 6.000 mm
(236,22 in)

Mín.: 3.000 mm
(118,11 in)

Carrera Z

250 mm
(10 in)

Diámetro del tubo

Máx.: 160 mm
(6 in)

Mín.: 8 mm
(0 in)

Potencia láser

Máx.: 3.000 W

Mín.: 1.000 W

Repetibilidad

0,03 mm
(0,0012 in)

Aceleración

9,81 m/s²
(32,19 ft/s²)

Longitud total

8.641 mm
(340 in)

Ancho total

3.640 mm
(143 in)

Altura

2.293 mm
(90 in)

Peso

Máx.: 11.000 kg
(24.250,85 lb)

Mín.: 7.000 kg
(15.432,36 lb)

Capacidad de carga

Máx.: 2.000 kg
(4.409,25 lb)

Mín.: 1.200 kg
(2.645,55 lb)

Descripción

Nombre del producto Máquina de corte láser integrada de doble intercambio para placas y tubos

Descripción general Corte y procesamiento de chapas y tubos metálicos. Adecuada para aluminio aeronáutico, acero inoxidable, acero de bajo carbono y otros materiales metálicos.

Características
  • Transmisión flexible de láser de fibra con cabeza de corte compacta; sin lente reflectante, mantenimiento mínimo y pérdidas de transmisión ínfimas
  • Alta velocidad de corte, precisión y productividad
  • Tecnología única de corte con aire para reducir el consumo de aire y disminuir los costos operativos
  • Diseño de doble función: capaz de cortar tanto chapas como tubos
  • Puede equiparse con un mandril giratorio de propulsión o un mandril rotativo fijo para satisfacer diferentes requisitos de alimentación y sujeción
  • Servomotores con accionamiento de cremallera y piñón de precisión para alta velocidad de desplazamiento rápido


Detalles del producto
  • Nombre del artículo: Máquina de corte láser integrada de doble intercambio para placas y tubos
  • ID del artículo: 1475857269978189824


Especificaciones técnicas
  • Modelo: GPRF3015; GPRF6020
  • Potencia láser: 1000-3000W (ambos modelos)
  • Recorrido eje X: 2450 mm (ambos modelos)
  • Recorrido eje Y1: GPRF3015 = 3000 mm (placa) / 6000 mm (tubo); GPRF6020 = 6000 mm (placa) / 6000 mm (tubo)
  • Recorrido eje Z: 250 mm (ambos modelos)
  • Aceleración máxima: 1,0 G (ambos modelos)
  • Velocidad máxima de posicionamiento eje único X/Y: 105 mm/min (ambos modelos)
  • Carga máxima de la mesa: GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
  • Peso de la máquina: GPRF3015 = 7 T; GPRF6020 = 11 T
  • Dimensiones de la máquina: 8641 × 3640 × 2292.5 mm (sujeto al objeto real) (ambos modelos)
  • Diámetro del orificio pasante del mandril fijo: φ165 mm (ambos modelos)
  • Rango de sujeción de tubos: GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
  • Peso máximo de sujeción del tubo: ≤ 120 KG (ambos modelos)
  • Cola mínima: 260 mm (ambos modelos)
  • Velocidad de desplazamiento Y2 en vacío: 80 m/min (ambos modelos)
  • Velocidad de rotación del mandril: 0–80 r/min (ambos modelos)
  • Aceleración máxima del mandril: 1,0 G (ambos modelos)
  • Precisión de posicionamiento eje Y2: ±0,03 mm/1000 mm (ambos modelos)
  • Precisión de repetición posicionamiento eje Y2: ±0,03 mm/1000 mm (ambos modelos)
  • Precisión de repetición eje U: ≤ 7 minutos de arco
  • Accionamiento del mandril: manual / neumático opcional
  • Nesting: opcional
  • Entorno de funcionamiento: 0–40℃
