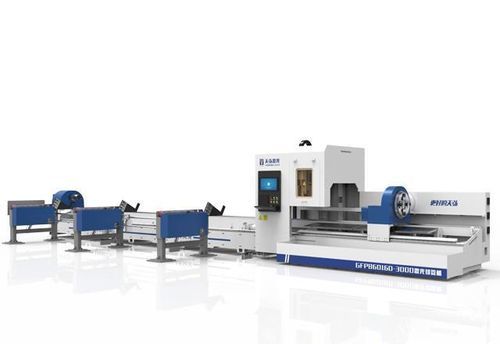

Máquina de corte láser GFPB series

para acero inoxidablede tuboscontrolada por PLC

Resumen del producto
Equipo para corte láser automatizado de tubos redondos y cuadrados, indicado para sectores como equipos de fitness, oleoductos, maquinaria de ingeniería, fabricación automotriz y electrodomésticos. Soporta procesado de gran longitud con carga/descarga automática y está diseñado para cortes de alta precisión en tubos finos y gruesos.

Atributos

• Nombre del producto: Máquina de corte láser de tubos de doble mandril GFPB
• ID del producto: 1475857171219107840

Características

• Control bus follow-up para mejorar la precisión de posicionamiento
• Sistema de carga y descarga totalmente automático para reducir mano de obra y aumentar la producción
• Mordaza de cuatro cojinetes auto-centrante con diseño patentado para eliminar el balanceo de la cuerda y mejorar la precisión en tubos delgados
• Evita automáticamente el mandril delantero y eleva el material para el descarte, permitiendo procesamiento sin limitación estricta de longitud de pieza
• Configuración adaptable para tubos redondos de Ø15 a Ø320 (rangos según modelo)
• Control sencillo con retroalimentación de estado en tiempo real para un proceso ordenado

Especificaciones (tabla)
model | GFPB6016D | GFPB6022D | GFPB6032D
Potencia láser | 1000-4000W | 1000-4000W | 1000-4000W
Recorrido X | 500 mm | 500 mm | 500 mm
Recorrido Y | 6200 mm | 6200 mm | 6200 mm
Recorrido Z | 200 mm | 200 mm | 200 mm
Diámetro paso mandril fijo | φ165mm | φ225mm | φ325mm
Rango de sujeción | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Peso máximo de sujeción | ≤ 120KG | ≤ 170KG | ≤ 400KG
Velocidad de rotación del mandril | 0-80 r/min | 0-70 r/min | 0-60 r/min
Longitud máxima de corte | 6000 mm (desatado asistido para >2000 mm) | 6000 mm (desatado asistido para >2000 mm) | 6000 mm (desatado asistido para >2000 mm)
Cola mínima | 70 mm | 80 mm | 90 mm
Longitud mínima de entrada | 2000 mm | 2000 mm | 2000 mm
Precisión posicionamiento XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisión repetición XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisión de corte | ±0.3 mm (excluye tolerancia del tubo, prueba en acero inoxidable 1 mm) | ±0.3 mm (excluye tolerancia del tubo, prueba en acero inoxidable 1 mm) | ±0.3 mm (excluye tolerancia del tubo, prueba en acero inoxidable 1 mm)
Peso de la máquina | Aprox. 5000 kg | Aprox. 5000 kg | Aprox. 6000 kg
Dimensiones de la máquina | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (aprox.)
Entorno de operación | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Especificaciones técnicas

• Serie: GFPB (modelos: GFPB6016D, GFPB6022D, GFPB6032D)
• Rango de potencia láser: 1000–4000 W
• Ejes: X 500 mm, Y 6200 mm, Z 200 mm
• Diámetro paso mandril fijo: φ165 / φ225 / φ325 mm según modelo
• Rango de sujeción: φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); rangos para tubos cuadrados indicados arriba
• Peso máximo sujetable: ≤120 kg / ≤170 kg / ≤400 kg (según modelo)
• Velocidad mandril: 0–80 / 0–70 / 0–60 r/min (según modelo)
• Longitud máxima de corte: 6000 mm (desatado asistido para >2000 mm)
• Longitud mínima de entrada: 2000 mm; cola mínima: 70 / 80 / 90 mm
• Precisión de posicionamiento (XY): ±0.03 mm/1000 mm; repetibilidad: ±0.03 mm/1000 mm
• Precisión de corte: ±0.3 mm (condición de prueba: inox 1 mm)
• Peso y huella aproximados según especificaciones; temperatura de operación: 0–40 ℃
