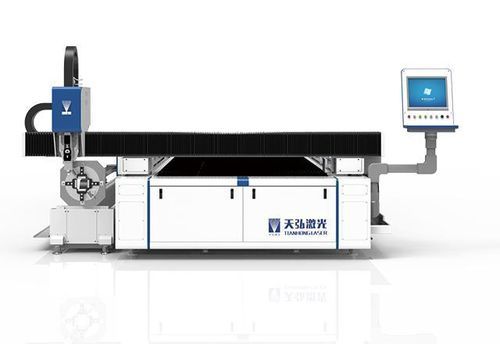

Máquina de corte láser de fibra GRF series

para aluminiopara acero inoxidablepara acero al carbono

Nombre del producto: Máquina de corte láser integrada de plataforma única para tubos y chapas
ID del producto: 1475857253276471296

Descripción: Máquina para el corte y mecanizado de chapas y tubos metálicos, incluyendo aluminio aeronáutico, acero inoxidable y acero de bajo carbono. Diseño de doble función que permite cortar placas y tubos en la misma plataforma, adecuada para fabricación industrial, piezas estructurales y componentes aeroespaciales.

Características:

• Láser de fibra con transmisión flexible y cabeza de corte compacta; sin lente reflectante, mantenimiento reducido
• Alta velocidad de corte y precisión para una producción eficiente
• Tecnología de corte por aire que reduce el consumo de aire comprimido y los costes operativos
• Capacidad de doble función: corte de chapas y corte de tubos en una sola máquina
• Mandril giratorio de propulsión u opcional mandril rotativo fijo para distintas necesidades de alimentación
• Servomotores con accionamiento cremallera‑piñón de precisión para desplazamientos rápidos

Especificaciones (ejemplos): modelo: GRF3015 / GRF6020
Potencia láser: 1000–3000 W
Recorrido eje X: 2400 mm / 2850 mm
Recorrido eje Y1: 3000 mm / 6000 mm
Recorrido eje Z: 250 mm
Aceleración máxima: 0,8G (ejes); aceleración máx. del mandril: 1,0G
Velocidad máxima de posicionamiento eje simple X/Y: 96 m/min
Carga máxima mesa de trabajo: GRF3015: 1 T; GRF6020: 2 T
Peso de la máquina: GRF3015: 3,9 T; GRF6020: 6,8 T
Dimensiones máquina: GRF3015: 5150×2380×1840 mm; GRF6020: 6150×2380×1840 mm (según el objeto real)
Diámetro del orificio pasante del mandril fijo: φ165 mm
Rango de sujeción de tubos: φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Peso máximo de sujeción de tubería: ≤120 kg
Cola mínima: 260 mm
Velocidad rápida eje Y2: 80 m/min
Velocidad de rotación del mandril: 0–80 r/min
Aceleración máx. del mandril: 1,0G
Precisión de posicionamiento eje Y2: ±0,03 mm/1000 mm; repetibilidad: ±0,03 mm/1000 mm
Precisión de repetición eje U: ≤7 arc minutes
Accionamiento del mandril: manual / neumático opcional
Nesting: opcional
Entorno de funcionamiento: 0–40 ℃

Características técnicas:

• Serie / familia de modelos: serie GRF (ejemplos: GRF3015, GRF6020)
• Rango de potencia láser: 1000–3000 W
• Volumen de trabajo ejemplos: X hasta 2400 / 2850 mm; Y hasta 3000 / 6000 mm; Z 250 mm
• Aceleración máx. (ejes): 0,8G; aceleración máx. del mandril: 1,0G
• Precisión de posicionamiento Y2 y repetibilidad: ±0,03 mm por 1000 mm
• Velocidad de rotación del mandril: 0–80 r/min; precisión repetida eje U ≤7 arc minutes
• Rangos de sujeción: tubos hasta φ160 (según modelo); peso máximo de sujeción ≤120 kg
• Carga de la mesa y peso de la máquina ejemplos: 1 T / 2 T; ~3,9 T / 6,8 T
• Dimensiones ejemplos: 5150×2380×1840 mm o 6150×2380×1840 mm
• Rango de temperatura de funcionamiento: 0–40 ℃
