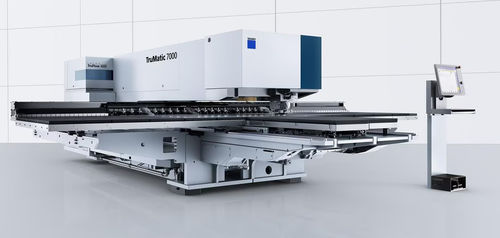

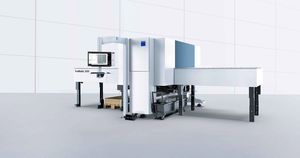

Punzonadora automatizada TruMatic 7000

hidráulicapara metalde chapa

Descripción general
Rendimiento profesional 24/7 para producción en serie exigente. TruMatic 7000 totalmente automatizada para procesamiento combinado de punzonado y láser, disponible en formatos grande y medio. Combina alto rendimiento de punzonado con procesamiento láser eficiente para una excelente calidad de pieza, productividad y flexibilidad. La matriz activa permite piezas sin arañazos y amplía las opciones de conformado.

Principales características

• Procesamiento combinado de punzonado y láser: combinación perfecta de gran rendimiento de punzonado y corte láser eficiente.
• Matriz activa para punzonado y conformado sin arañazos (curso de conformado activo desde abajo).
• Láser CO2 para corte de alta precisión y excelente calidad de borde.
• Ejes láser adicionales para maximizar la productividad y optimizar la calidad de los bordes.
• Cambiador automático de boquillas para operación automatizada y ahorro de tiempo.
• Cabezal de punzonado electrohidráulico para el procesamiento completo de piezas; generalmente elimina el desbarbado posterior.
• Compuertas de extracción protegidas por sensores para una retirada de piezas segura y fiable.

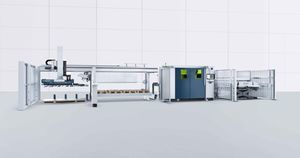

• Opciones de automatización: SheetMaster para carga/descarga/clasificado; ToolMaster para mayor capacidad de herramientas; SortMaster y GripMaster para clasificación de piezas pequeñas y manejo de chatarra.
• Número de funciones inteligentes: Smart Load (alineación de planchas), Smart Unload (rectificación en la extracción de piezas), Smart Punch Monitoring (detecta punzones rotos antes del cambio de herramienta).
• Soporte de software completo (TruTops Boost) y conectividad digital (OPC UA) para integración en fábrica inteligente.

Aplicaciones
La TruMatic 7000 es adecuada para producción en serie totalmente automatizada y de alto rendimiento donde la calidad de la pieza y la flexibilidad son esenciales. Aplicaciones típicas: conformado complejo (con matriz activa y rotación de la cabeza de punzonado de 360°), corte de contornos exteriores e interiores de alta precisión, biselado láser de bordes y procesamiento de contornos pequeños y delicados. Ejemplos de herramientas: herramienta cup, herramienta de extrusión, herramienta de roscado, herramienta de estampado, bridge tool, MultiBend, herramienta de avellanado/formado, center boss tool, tecnología de rodillos y herramientas de beading para componentes complejos.

Datos técnicos (resumen)
TruMatic 7000 formato grande — TruMatic 7000 formato medio
Dimensiones:
Ancho: 10190 mm — 10190 mm
Profundidad: 8898 mm — 8450 mm
Altura: 2328 mm — 2328 mm
Tasa máxima de ciclo:
Punzonado (E = 1 mm): 1200 1/min — 1200 1/min
Marcado: 3000 1/min — 3000 1/min
Áreas de trabajo:
Modo punzonado, eje X: 3050 mm — 2500 mm
Modo punzonado, eje Y: 1550 mm — 1250 mm
Operación láser, eje X: 3050 mm — 2500 mm
Operación láser, eje Y: 1550 mm — 1250 mm
Operación combinada, eje X: 2500 mm — 2500 mm
Operación combinada, eje Y: 1550 mm — 1250 mm
Espesor máximo de chapa: 8 mm — 8 mm
Peso máximo de la pieza: 280 kg — 200 kg
Fuerza máxima de punzonado: 220 kN — 220 kN
Datos específicos del láser (TruFlow 4000):
Potencia máxima del láser: 4000 W — 4000 W
Espesor máx. chapa (acero dulce): 8 mm — 8 mm
Espesor máx. chapa (acero inoxidable): 8 mm — 8 mm
Espesor máx. chapa (aluminio): 6 mm — 6 mm
Retirada de piezas:
Tamaño máx. pieza, compuerta de retirada, punzonado: 500 mm x 500 mm — 500 mm x 500 mm
Tamaño máx. pieza, tolva fija, punzonado (con mesa móvil): 80 mm x 50 mm — 80 mm x 50 mm

Características / especificaciones técnicas

• Modelo: TruMatic 7000 (disponible en formato grande y medio)
• Fuente láser: TruFlow 4000 (máx. 4000 W)
• Espesor máx. de chapa: acero dulce 8 mm, acero inoxidable 8 mm, aluminio 6 mm
• Fuerza máxima de punzonado: 220 kN
• Tasa de punzonado: hasta 1200 1/min (E = 1 mm)
• Tasa de marcado: hasta 3000 1/min
• Áreas de trabajo (grande/medio): X punzonado/láser 3050/2500 mm, Y punzonado/láser 1550/1250 mm
• Peso máximo de la pieza (grande/medio): 280 kg / 200 kg
• Tiempo de cambio MultiTool: 0.3 s; Herramientas/sujetadores: p. ej. 21 piezas / 4 piezas (varía según configuración)
• Consumo medio en producción (TruFlow 4000): 28.5 kW; Apagado automático en espera: 1.5 kW
• Opciones de automatización: SheetMaster (carga/descarga/clasificado), ToolMaster (almacén lineal), SortMaster, GripMaster, sistemas de carros, etc.
• Funciones inteligentes: Smart Load, Smart Unload, Smart Punch Monitoring
• Funciones integradas: matriz activa, cambiador de boquillas, aplanado integrado, mesas con bolas/cepillos para materiales sensibles
