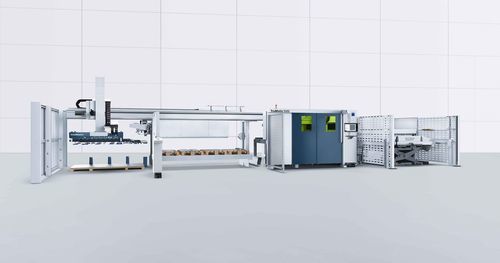

Punzonadora automatizada TruMatic 5000

eléctricaservoaccionadade chapa

Resumen
El TruMatic 5000 es un sistema combinado de punzonado y láser para producción de chapas totalmente automatizada y en turnos. Integra punzonado, corte láser y conformado con un láser TruFiber de estado sólido de 6 kW y DeltaDrive, y procesa una amplia variedad de materiales. Puede equiparse con el nuevo SheetMaster para carga autónoma, pre‑separación, clasificación, paletizado y descarga.

Ventajas clave

• Alta productividad: TruFiber 6 kW para ciclos de punzonado‑láser rápidos.
• Flujo automatizado: SheetMaster y ToolMaster habilitan operación continua multi‑turno.
• Punzonado/formado sin arañazos: matriz descendente que reduce daños superficiales.
• Menos operaciones secundarias: procesamiento combinado que reduce retrabajos.
• Amplia compatibilidad de materiales: acero, inoxidable, aluminio, cobre y latón.
• Eficiencia energética: láser de estado sólido y DeltaDrive optimizan el consumo.

Funciones y componentes
El TruMatic 5000 dispone de una única cabeza de corte con guía avanzada del haz para todos los materiales y espesores, minimizando cambios de cabeza no productivos. Las herramientas de punzonado, láser y conformado actúan en sinergia para entregar piezas terminadas. El nuevo SheetMaster gestiona la carga de chapas, la pre‑separación en paralelo a la producción, la descarga de piezas acabadas, la clasificación y el paletizado mediante una unidad de agarre flexible con ventosas controlables de forma individual. El ToolMaster permite el manejo paralelo de herramientas y cambios automáticos sin detener la producción.

Datos técnicos (selección)

• Configuración con new SheetMaster Medium — A 17132 mm × P 10760 mm × H 3700 mm
• Configuración con new SheetMaster Large — A 18880 mm × P 11260 mm × H 3700 mm
• Punzonado (E = 1 mm): Medium 800 1/min — Large 690 1/min
• Marcado: 1000 1/min
• Modo punzonado X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Operación láser X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Potencia máxima TruFiber: 6000 W
• Espesor máximo hoja (general): hasta 6,4 mm (según configuración)
• Tamaño máximo hoja (SheetMaster Medium): 2500 × 1250 mm — (SheetMaster Large): 3067 × 1532 mm
• Peso máximo hoja (SheetMaster): Medium 240 kg — Large hasta 300 kg

Opciones y equipos destacados

• Matriz descendente para punzonado/formado sin arañazos.
• Mesas con cepillo para materiales sensibles.
• Equipo de visión (Smart View) para monitorización en vivo.
• Smart Load and Unload con sensores para carga/descarga y verificación de piezas.
• Estación de separación para pre‑separación en paralelo a la producción.
• Smart punch monitoring para detectar punzones rotos o faltantes antes del cambio de herramienta.
• Función de aplanado integrada para corregir deformaciones de chapa durante el punzonado.
• Unidad de corte universal adaptada al láser de estado sólido para mayor resistencia a colisiones.
• Soporte con la app MobileControl para operación y monitorización remota.

Aplicaciones
El TruMatic 5000 es apto para la producción en serie de piezas en acero dulce, acero inoxidable, aluminio, cobre y latón. El láser TruFiber tolera reflejos, lo que permite un corte fiable de materiales muy reflectantes y operaciones de conformado cercanas a bordes ya formados.

Especificaciones

• Modelo: TruMatic 5000
• Fuente láser: TruFiber 6001 (estado sólido)
• Potencia láser máxima: 6000 W
• Espesor máximo (acero / inox): hasta 8 mm (según configuración)
• Espesor máximo (aluminio / cobre / latón): hasta 6 mm (según configuración)
• Fuerza máxima de punzonado: 180 kN
• Velocidad de punzonado (E = 1 mm): Medium 800 1/min, Large 690 1/min
• Velocidad de marcado: 1000 1/min
• Rango de trabajo X: Medium 2500 mm / Large 3000 mm
• Rango de trabajo Y: Medium 1250 mm / Large 1550 mm
• Operación combinada eje X: 2535 mm
• Tamaño máx. hoja (SheetMaster Medium): 2500 × 1250 mm; (SheetMaster Large): 3067 × 1532 mm
• Tamaño mín. hoja (SheetMaster): 800 × 800 mm
• Rango de espesor (SheetMaster): 0,5 mm – hasta 8 mm según formato
• Peso máx. hoja (SheetMaster): Medium 240 kg / Large hasta 300 kg
• Peso máx. pieza sobre mesa: Medium 150 kg / Large 230 kg
• Número de herramientas/sujetos: 21 / 3
• Tiempo de cambio MultiTool: 0,5 s
• Tamaño máx. piezas evacuadas: tolva de punzonado 180 × 180 mm; trampilla láser 400 × 600 mm
• Altura máx. apilado (plataforma de descarga): 340 mm
