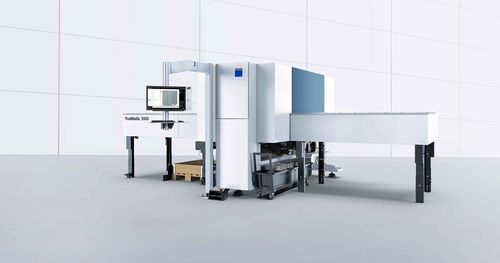

Máquina de corte y grabado láser de fibra TruMatic 3000

por láser sólidoláserpara metal

Descripción general

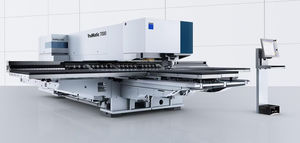

El TruMatic 3000 Fiber es una máquina combinada de punzonado y láser que integra el punzonado eléctrico con un láser sólido TruFiber para la fabricación completa de piezas. Su concepto de ejes híbrido DeltaDrive y el accionamiento de punzonado totalmente eléctrico proporcionan una solución compacta y eficiente en consumo para entornos de producción en serie y turnos múltiples. Está disponible en dos versiones para diferentes requisitos de producción y automatización.

Beneficios clave

• Integración de procesos: punzonado, corte por láser, conformado y roscado en una sola máquina sin transformar herramientas.
• Calidad para serie: matriz descendente y opciones de mesa con cepillo o de bolas para piezas sin marcas y listas para pintar.
• Flujos automatizables: aletas de extracción integradas y módulos de automatización compatibles (SheetMaster, SortMaster, conexión de almacenamiento) para funcionamiento continuo.
• Eficiencia energética: punzonado totalmente eléctrico junto con el láser TruFiber reducen el consumo energético y las emisiones de CO₂.

Aspectos técnicos destacados

• Concepto de ejes híbrido DeltaDrive combinado con el láser TruFiber para alta productividad y bajo consumo energético.
• Configuración estándar: fuerza de punzonado 165 kN, 650 golpes/min para un procesamiento completo económico de formatos medios.
• Paquete de rendimiento: fuerza de punzonado 180 kN, 800 golpes/min para máxima productividad y alta densidad de piezas.
• Matriz descendente y mesas con cepillo o de bolas para manipulación sin daños de piezas delicadas.
• Expulsión integrada de piezas pequeñas y aleta de extracción para descarga y clasificación automatizadas y fiables.

Gama de materiales y aplicaciones

• El láser TruFiber maneja materiales reflectantes y no férricos (p. ej. cobre, latón) con fiabilidad de proceso.
• Punzonado y corte por láser combinados: fabricación conjunta de contornos cortados por láser y características punzonadas (extrusiones, nervaduras por rodillo, escalonados, marcado).
• Cabezal láser estrecho y opciones ampliadas de conformado permiten cortar cerca de secciones formadas y obtener contornos complejos en una sola configuración.

Equipamiento y funciones

• Función integrada de aplanado para corregir irregularidades superficiales durante el punzonado.
• Unidad de corte universal diseñada para mayor fiabilidad y robustez del proceso.
• Monitorización inteligente del punzón para detectar roturas antes del cambio de herramienta y reducir rechazos.
• HMI Touchpoint para manejo intuitivo y TruTops Boost para programación integrada y anidado.

Herramientas y manejo de utillaje

• Adaptador MultiTool para múltiples inserciones y aumentar la productividad en operaciones de punzonado pequeñas.
• MultiBend para dobleces a 90° (distintos largos hasta aprox. 2,2 in) evitando procesos de plegado separados.
• Herramienta eyectora para clasificación que permite retirar y separar de forma fiable piezas pequeñas cortadas por láser.
• Automatización de herramientas: ToolMaster Linear para cambios de herramienta rápidos y reproducibles.

Opciones de automatización

• SortMaster Compact: extracción y clasificación automáticas, ventosas para piezas pequeñas/complexas; mínima ocupación de espacio.
• SheetMaster (nueva generación): carga, descarga, separación, paletizado y clasificación automatizados de piezas terminadas.
• GripMaster (nueva generación): manejo automatizado del chasis de recortes con depósito de recortes en mesa tijera.
• Cintas transportadoras y extracción de virutas para transporte automatizado de piezas terminadas y recortes de punzonado.

Especificaciones técnicas

• Concepto de accionamiento de punzonado: totalmente eléctrico (concepto de ejes híbrido DeltaDrive).
• Tipo de láser: TruFiber láser de estado sólido (resistente a reflexiones; apto para materiales altamente reflectantes).
• Fuerza de punzonado (estándar): 165 kN; velocidad de carrera: 650 golpes/min.
• Fuerza de punzonado (paquete rendimiento): 180 kN; velocidad de carrera: 800 golpes/min.
• Reducción de energía: DeltaDrive + TruFiber reducen la potencia del sistema en torno al 65 % respecto a máquinas punzonado‑láser convencionales (datos del fabricante).
• Clasificación automática: piezas terminadas hasta 7 x 7 in clasificables automáticamente (buffer intermedio y cajas bajo la máquina).
• Aleta de extracción para piezas grandes: descarga automatizada de piezas hasta 16 x 24 in.
• Manejo de piezas pequeñas: función dedicada de eyección de piezas pequeñas para producción y recogida rentable.
• Características de calidad: matriz descendente, mesas con cepillo o mesas de bolas para procesamiento sin rayas y superficies listas para pintar.
