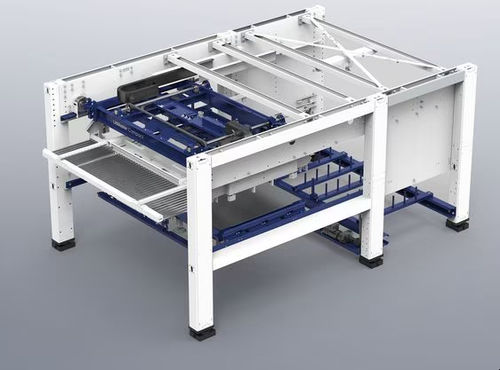

Sistema de carga automatizado LiftMaster Compact

para máquina herramienta

Visión general
El LiftMaster Compact es una unidad compacta de carga y descarga de chapa del portfolio TRUMPF, diseñada para la automatización del manejo de piezas planas. Esta solución modular y dinámica está pensada para ciclos de procesamiento cortos y puede operar con o sin conexión a sistemas de almacenamiento. Dispone de un tiempo de ciclo estándar de 90 segundos para optimizar el rendimiento de manipulación.

Principales ventajas

• Producción sin supervisión: admite operación 24/7 manteniendo la fiabilidad del proceso.
• Corto tiempo de ciclo: ciclo completo de carga/descarga incluyendo cambio de bandeja en 90 segundos.
• Manejo sincrónico: opción de cargador sincronizado para carga y descarga simultáneas.
• Expansión modular: se integra con TruStore y PartMaster para formar una célula de mecanizado completa.

Equipamiento y opciones

• PartMaster: retiro manual de piezas terminadas y estructuras de descarte.
• Cargador sincronizado: marco de succión que transporta palets de piezas terminadas y se desplaza horizontalmente entre la mesa de material y el cambiador de palets.
• Sistemas de carros: carros de carga en lugar de la mesa de material en bruto estándar.

Ejemplos de integración
Ejemplos de integración incluyen TruLaser 3030 fiber o TruLaser 5030 fiber con LiftMaster Compact, configuraciones con PartMaster y TruStore 3030, y células multi‑máquina con varias unidades LiftMaster Compact y sistemas TruStore.

Tabla — Datos técnicos
Columnas: LiftMaster Compact formato grande | LiftMaster Compact formato maxi
Formato máximo de chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo (carga): 1000 mm x 1000 mm | 1000 mm x 1000 mm
Formato mínimo (descarga): — | — (descarga min. 150 mm x 150 mm indicado más abajo para ambas variantes)
Espesor máximo (carga/descarga): 30 mm | 25 mm
Peso máximo de chapa: 900 kg | 1600 kg
Peso máximo en palets de piezas terminadas (carga/descarga): 3000 kg | 5000 kg
Altura máx. pila de carga (stand‑alone): 300 mm | 300 mm
Altura máx. pila de descarga (stand‑alone): 250 mm | 250 mm
Altura máx. pila (TruStore): 170 mm | 170 mm
Espesor máx. para horquillas de cinta: 15 mm | 15 mm

Características / especificaciones técnicas

• Tiempo de ciclo: 90 segundos por ciclo completo de carga/descarga (incluyendo cambio de bandeja).
• Operación: admite producción 24/7 sin supervisión.
• Manejo simultáneo: opción de cargador sincronizado para carga y descarga paralelas.
• Formato máximo de carga (formato grande): 3000 mm x 1500 mm.
• Formato máximo de carga (formato maxi): 4000 mm x 2000 mm.
• Formato mínimo de carga: 1000 mm x 1000 mm.
• Formato mínimo de descarga: 150 mm x 150 mm.
• Espesor máximo de chapa: 30 mm (grande) / 25 mm (maxi).
• Peso máximo de chapa: 900 kg (grande) / 1600 kg (maxi).
• Peso máximo en palets de piezas terminadas: 3000 kg (grande) / 5000 kg (maxi).
• Alturas máximas de pila: carga 300 mm (stand‑alone) / 170 mm (TruStore); descarga 250 mm (stand‑alone) / 170 mm (TruStore).
• Espesor máximo para horquillas de cinta: 15 mm.
