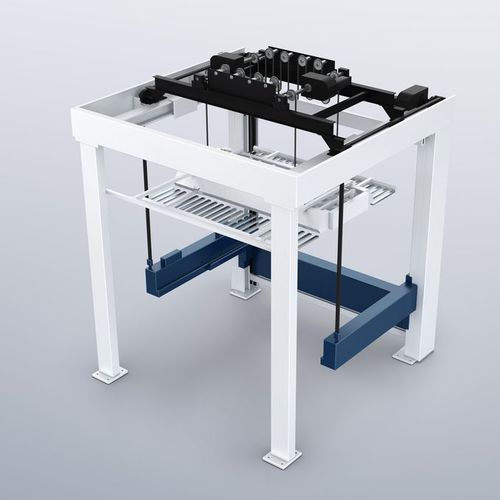

Sistema de carga y descarga LiftMaster Store series

Descripción
La solución portál LiftMaster Store se conecta directamente al almacén, ocupa poco espacio en planta y permite un diseño de producción flexible. Integra tecnologías TRUMPF como el marco de ventosas con pala de descarga para la manipulación automatizada, el cargador sincronizado para acortar ciclos y una grúa pick para acceso rápido a palets. La variante LiftMaster Store Linear admite la conexión de hasta tres máquinas y está optimizada para la separación automática de rejilla residual.

Funcionalidades clave

• Acceso directo al almacén mediante grúa pick para recuperación rápida de palets.
• Actualización rápida a célula de mecanizado con integración TruStore y SortMaster.
• Ciclos rápidos: ciclo completo de carga/descarga, incluido el cambio de palet, en aprox. 100 segundos con el cargador sincronizado.
• Separación de rejilla residual: permite producción en una sola pasada y rendimiento inferior a un minuto por chapa en configuraciones optimizadas.
• Operación multi-máquina: LiftMaster Store Linear puede cargar/descargar hasta tres máquinas gestionadas por TruTops FMC.

Equipamiento y opciones

• Separación de rejilla residual: marco de ventosas con pinzas extensibles para separar restos de la pieza buena (opción para LiftMaster Store 1530).
• Marco de ventosas / pala de descarga: ventosas controlables individualmente para recoger chapas en bruto y depositar piezas terminadas en área de descarga.
• SortMaster: extracción y clasificación automatizada de piezas individuales en contenedores o sobre palets/carros.
• Conexión multi-máquina (LiftMaster Store Linear): carga/descarga simultánea de hasta tres máquinas, coordinada vía TruTops FMC.
• Cargador sincronizado: traslada la paleta de piezas terminadas entre la mesa de materia prima y el cambiador de palets para manejo sincronizado.
• Palets auxiliares: soportan automáticamente los procesos de carga y descarga.

Datos técnicos (tabla resumen)
LiftMaster Store formato grande | LiftMaster Store formato maxi
Carga
Formato máximo de chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo de chapa: 1000 mm x 1000 mm | 1000 mm x 1000 mm
Espesor máximo (carga): 30 mm | 30 mm
Peso máximo de chapa (carga): 1100 kg | 1900 kg
Descarga
Formato máximo de chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo (descarga): 150 mm x 150 mm | 150 mm x 150 mm
Espesor máximo (descarga): 30 mm | 30 mm
Espesor máx. (horquillas de cinta): 15 mm | 15 mm
Peso máximo (descarga): 1100 kg | 1600 kg

Aplicaciones / Beneficios
LiftMaster Store permite una integración compacta con el almacén, ciclos rápidos, separación eficiente de rejilla residual y la posibilidad de atender varias máquinas para producción de corte láser 2D altamente automatizada.
