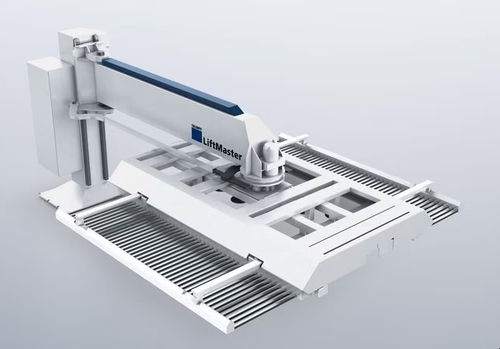

Brazo de carga y descarga brazo de carga LiftMaster

Resumen
LiftMaster es una unidad de automatización flexible para la carga, descarga y separación de piezas sobre chapas. Disponible en formato grande y extragrande, integra marco de ventosas, rastrillos/correas y opción de clasificación para automatizar el flujo entre máquinas de corte y almacenamiento.

Principales ventajas

• Descarga con mínimo de arañazos : diseño de agarre y rastrillos que reduce marcas en las piezas.
• Variantes de instalación : brazo oscilante y estructuras modulares que se adaptan a la disposición de la máquina y el almacén.
• Producción continua : diseñado para operación fiable sin supervisión 24/7.
• Ciclos rápidos : ciclo completo de carga/descarga con cambio de bandejas ≈ 4 minutos (valor orientativo).

Funciones y equipamiento

• LiftMaster Sort (función de clasificación) : separa piezas terminadas del resto de rejilla.
• Dientes de cinta / rastrillo : permiten descarga precisa con mínimo daño superficial.
• Operación con bandejas auxiliares : manipulación automática de bandejas auxiliares para apoyar carga/descarga.
• Marco de ventosas / pala de descarga : ventosas controlables individualmente para recogida de chapas en bruto; pala para depositar chapas mecanizadas.
• Separación de chapas finas : opción para separar chapas con película o aceite de aprox. 0,8–2 mm.

Aplicaciones / Ejemplos de sistema

• Integración con máquinas de corte láser y sistemas de almacenamiento para automatizar el flujo de chapas y la clasificación de piezas.
• Ejemplo de conexión: enlace indirecto de una TruLaser 3030 con una TruStore 3030 mediante módulos LiftMaster.

Datos técnicos (resumen)

• Tiempo de ciclo: aprox. 230 s (grande) / 245 s (extragrande).
• Formato máx. de chapa (carga/descarga): 3000×1500 mm (grande) / 4000×2000 mm (extragrande).
• Formato mín. de chapa (carga): 1000×1000 mm; tamaño mín. de pieza (descarga): 150×150 mm.
• Espesor máx. chapa (carga): hasta 25 mm; descarga máx.: 25 mm (grande) / 20 mm (extragrande).
• Espesor máx. para dientes de cinta: 15 mm.
• Peso máx. de chapa (carga): 900 kg (grande) / 1600 kg (extragrande); (descarga): 900 kg (grande) / 1260 kg (extragrande).

Notas
LiftMaster se ofrece en varias variantes de instalación (LiftMaster, LiftMaster Linear, LiftMaster Store, LiftMaster Sort). Las especificaciones y opciones disponibles varían según la variante y la región; contacte con su representante para configurar la solución.
