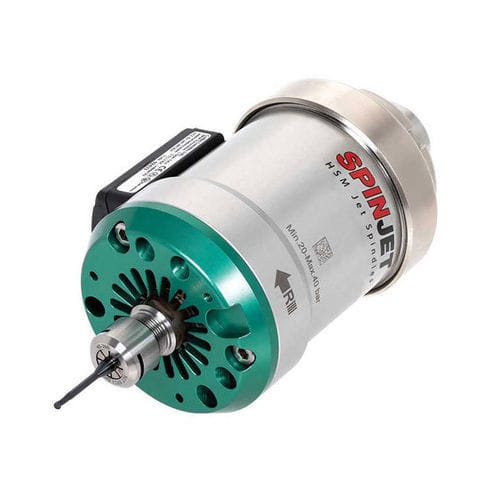

Husillo para fresado SpinJet

de mecanizadode cortede elevación

Descripción general

• Husillo compacto de alta velocidad accionado por refrigerante.
• La productividad se cuadruplica gracias a husillos que giran a alta velocidad mediante presión de refrigerante.

Frase clave

• Husillo compacto de alta velocidad accionado por refrigerante para alta productividad con herramientas de pequeño diámetro en máquinas con RPM limitadas.
• SpinJet utiliza el suministro de refrigerante existente de la máquina, impulsado por una bomba de alta presión para hacer girar una turbina a altas velocidades; el fuerte chorro de refrigerante proporciona mayor vida útil de la herramienta y estabilidad en el mecanizado.

Características

• Husillo HSM accionado por refrigerante: SpinJet usa el suministro de refrigerante de la máquina como fuente de energía para girar una turbina y hacer rotar las herramientas de corte a velocidades extremadamente altas mientras la husillo principal de la máquina permanece inactiva cuando SpinJet está montado.
  • Proporciona capacidad de mecanizado a alta velocidad incluso en máquinas con RPM de husillo limitadas.
• Ahorro de energía: las herramientas giran únicamente con la presión del refrigerante, por lo que la husillo de la máquina permanece estacionaria durante el uso de SpinJet. Nota: la husillo principal de la máquina debe permanecer parada mientras SpinJet está montado.
• Sistema inalámbrico de monitorización de RPM: SpinJet está equipado con una pantalla de velocidad en línea para supervisar la velocidad real de rotación de la herramienta durante el mecanizado.
• Fuerte flujo de chorro de refrigerante: mayor vida útil de la herramienta y mejor estabilidad de mecanizado gracias al flujo de refrigerante a alta presión a través del husillo.

Portaherramientas y accesorios

• Porta-SpinJet (modelos de porta indicados como ejemplo en la página del producto).
• Accesorios SpinJet (adaptadores y juegos de accesorios para diversos tipos de expansión/adaptación).

Ejemplos prácticos
Ejemplo #1 — Ingeniería general
Pieza: Piezas de máquina
Material: SUS303 / X10CrNiS18-9 (25 HRC)
Portaherramientas: TJSGJETST20
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Gama: AH750
Condiciones de corte: Vc = 120 (m/min) | n = 45 600 (RPM) | fz = 0.016 (mm/t) | ap = 0.01 (mm) | ae = 1 (mm) | Aplicación: Ranurado | Refrigerante: Húmedo | Máquina: M/C vertical, BT30

Ejemplo #2 — Industria de matrices y moldes
Pieza: Electrodo
Material: C1100
Portaherramientas: TJSGJETST20
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Gama: AH750
Condiciones de corte: Vc = 95 (m/min) | n = 40 000 (RPM) | fz = 0.025 (mm/t) | ap = 0.04 (mm) | ae = 0.04 (mm) | Aplicación: Perfilado | Refrigerante: Húmedo | Máquina: M/C vertical, BT30

Ejemplo #3 — Industria médica
Pieza: Equipo médico
Material: Aleaciones de titanio
Portaherramientas: TJSGJETER32
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Gama: AH750
Condiciones de corte: Vc = 80 (m/min) | n = 35 000 (RPM) | fz = 0.03 (mm/t) | ap = 0.03 (mm) | ae = 0.05 (mm) | Aplicación: Perfilado | Refrigerante: Húmedo | Máquina: M/C vertical, BT30

Condiciones de corte estándar (entradas seleccionadas/representativas)
Columnas de la tabla: ISO | Material de la pieza | Herramienta | Aplicación | Diámetro herramienta DC (mm) | Presión de refrigerante (MPa) | Velocidad de husillo n (min-1) | Anchura de corte ae (mm) | Profundidad de corte ap (mm) | Avance por diente fz (mm/t)
Filas ejemplo (representativas):
P (Acero aleado 35 HRC) | Broca | Perforación | DC 0,5–4 | Presión ejemplo 1,5 MPa | Velocidades 18 000–40 000 | fz ejemplos 0,007–0,01
M (Acero inoxidable 180–250 HB) | Fresa tipo bola / Fresa | Perfilado / Ranurado | DC 1–4 | Refrigerante 1,5 MPa | Velocidades 18 000–40 000 | fz ejemplos 0,015–0,015
N (Aleaciones de aluminio 80–160 HB) | Broca / Fresa | Perforación / Ranurado | DC 0,5–4 | Refrigerante 1,5–2 MPa | Velocidades 18 000–53 000 | fz ejemplos 0,01–0,02
H (Acero para matrices SKD61 58 HRC) | Fresa tipo bola | Perfilado | DC 1–4 | Refrigerante ejemplos hasta 2 MPa | Velocidades 35 000–53 000 | fz ejemplos 0,005–0,01
Nota: la página del producto proporciona una matriz extensa de condiciones de corte estándar por grupo de material ISO (P, M, N, H) con valores detallados por tipo de herramienta, diámetro, presión de refrigerante, velocidad de husillo, anchura/profundidad de corte y avance por diente.
