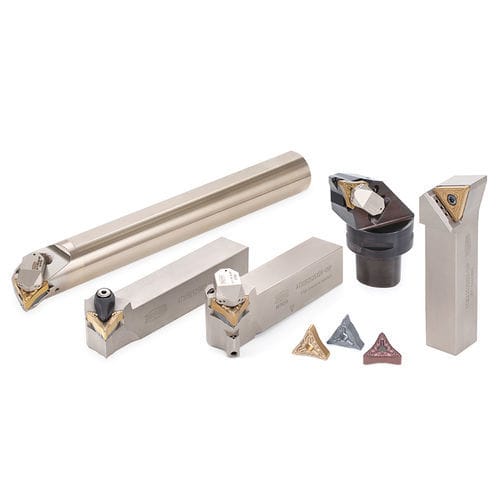

Plaquita de torneado positiva AddMultiTurn

negativade carburopara metales

Overview
Plaquitas indexables de seis filos diseñadas para operaciones de torneado versátiles, permitiendo torneado frontal (push), torneado trasero (pull), perfilado y torneado de caras con un único sistema de herramienta.

Applications

• Torneado exterior
• Torneado interior

Features

• 1. Dos opciones de ángulo de esquina y filo para uso versátil
  • Plaquitas de doble cara disponibles con ángulo de esquina de 80° o 35°
  • Torneado trasero (pull): filo diseñado para alta alimentación que mejora la productividad (≈200 % vs herramientas ISO convencionales) sin programación especial
  • Torneado frontal (push): geometría de filo compatible con procesos de torneado frontal estándar
• 2. Control de virutas
  • Geometrías de rompevirutas optimizadas para controlar la formación y evacuación de virutas en torneado frontal y trasero
• 3. Diseño de bloqueo seguro Y‑PRISM
  • Calzo (shim) con carril y ranura coincidente en la plaquita para un encaje fuerte y sujeción segura
  • Evita que las fuerzas de corte desplacen la plaquita en cualquier dirección, asegurando alta estabilidad
  • Ambos tipos de plaquitas (80° y 35°) son intercambiables en el mismo portaherramientas
• 4. Vida útil
  • Las plaquitas AddMultiTurn han demostrado hasta el triple de vida útil frente a plaquitas ISO comparables a la misma alimentación
  • Posible duplicar la velocidad de avance respecto a plaquitas ISO sin comprometer la vida útil

Inserts

• 3C‑TCMT — Ángulo de alivio positivo 7°, clase M, insert triangular
• 6C‑TOMG — Alivio negativo, clase M, insert con ángulo de esquina 80°
• 6V‑TOMG — Alivio negativo, clase M, insert con ángulo de esquina 35°

Grades

• AH8015 — Equilibrio entre resistencia al desgaste y a la fractura; elección para aleaciones resistentes al calor en condiciones generales
• T9225 — Elección para desbaste a corte medio; alta resistencia a la fractura
• T9215 — Buen equilibrio entre desgaste y astillado; primera elección para acero y muy versátil
• AH6225 — Primera elección para acero inoxidable; excelente combinación de resistencia al desgaste y a la fractura

Toolholders

• Portaherramientas AddMultiTurn de doble sujeción (torneado exterior)
• Portaherramientas AddMultiTurn atornillados (torneado exterior)

Practical examples
Example #1
Pieza: Eje de turbina
Material: SCr420 / 20Cr4
Portaherramientas: ATXOL2525M25‑A
Plaquita: 6C‑TOMG250608M‑TM
Grado: T9215
Condiciones de corte: Vc = 147 m/min; Torneado de cara: f = 0.35 mm/rev, ap = 1–2 mm; Torneado exterior: f = 0.5 mm/rev, ap = 0.5 mm; Refrigerante: Húmedo (externo); Aplicación: Torneado de cara, Torneado exterior

Example #2
Pieza: Parte de engranaje
Material: S25C / C25
Portaherramientas: ATXOR2525M25‑A
Plaquita: 6V‑TOMG250604F‑TSF
Grado: T9215
Condiciones de corte: Vc = 200 m/min; Desbaste: f = 0.6 mm/rev × 2 pasadas; Acabado: f = 0.1 mm/rev × 1 pasada; ap = 0.5 mm × 3 pasadas; Refrigerante: Húmedo (externo); Aplicación: Torneado exterior

Standard cutting conditions
Inserto doble cara 6 filos
ISO: P — Acabado — Rompevirutas: TSF / TLF — Grado: T9215 / T9225 — ap (Frontal / Trasero): 0.2–1.5 mm / 0.2–1.5 mm — f (Frontal / Trasero): 0.08–0.4 mm/rev / 0.2–1.2 mm/rev — Vc: 150–400 (T9215) o 80–300 (T9225)
ISO: P — Corte medio a pesado — Rompevirutas: TM / TLM — Grado: T9215 / T9225 — ap (Frontal / Trasero): 0.5–2.5 mm / 0.5–2.5 mm — f (Frontal / Trasero): 0.2–0.6 mm/rev / 0.4–1.2 mm/rev — Vc: 150–400 (T9215) o 80–300 (T9225)
ISO: M — Acabado — Rompevirutas: TSF / TLF — Grado: AH6225 — ap: 0.2–1.5 mm — f: Frontal 0.08–0.4 mm/rev / Trasero 0.2–1.2 mm/rev — Vc: 60–240
ISO: M — Corte medio a pesado — Rompevirutas: TM / TLM — Grado: AH6225 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/rev (frontal) / 0.4–1.2 mm/rev (trasero) — Vc: 60–240
ISO: K — Acabado — Rompevirutas: TSF / TLF — Grado: T9215 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/rev (frontal) / 0.2–1.2 mm/rev (trasero) — Vc: 140–500
ISO: K — Corte medio a pesado — Rompevirutas: TM / TLM — Grado: T9215 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/rev (frontal) / 0.4–1.2 mm/rev (trasero) — Vc: 140–500
ISO: S — Acabado — Rompevirutas: TSF / TLF — Grado: AH8015 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/rev (frontal) / 0.2–1.2 mm/rev (trasero) — Vc: 20–80
ISO: S — Corte medio a pesado — Rompevirutas: TM / TLM — Grado: AH8015 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/rev (frontal) / 0.4–1.2 mm/rev (trasero) — Vc: 20–80

Single‑sided 3‑corner insert (summary)
ISO: P/M/K — Corte medio a pesado — Rompevirutas: TM — Grado: T9215 — ap: 0.5–4 mm (frontal) / 0.5–2 mm (trasero) — f: 0.2–0.6 mm/rev (frontal) / 0.4–2 mm/rev (trasero) — Vc: P 150–400; M 100–250; K 140–500

Caractéristiques / spécifications techniques

• Product name / model: AddMultiTurn
• Geometría de las plaquitas: plaquitas doble cara 6 filos (6C / 6V) y 3 filos simple/triangular (3C‑TCMT)
• Ángulos de esquina disponibles: 80° (6C‑TOMG) y 35° (6V‑TOMG)
• Alivio: positivo 7° para 3C‑TCMT; alivio negativo para 6C/6V (clase M)
• Mecanismo de bloqueo: Y‑PRISM safe lock (rail en shim + ranura en la plaquita para acoplamiento firme)
• Aplicaciones: torneado frontal (push), torneado trasero (pull), perfilado, torneado de caras — una herramienta para múltiples operaciones
• Grades típicos: AH8015, T9225, T9215, AH6225 (selección según material y operación)
• Portaherramientas: portaherramientas AddMultiTurn doble sujeción y atornillados para torneado exterior; portaherramientas internos disponibles para torneado interior
• Rendimiento: hasta triple vida útil vs plaquitas ISO comparables a la misma alimentación; permite duplicar la velocidad de avance vs plaquitas ISO sin reducir la vida útil
• Se suministran rangos recomendados de condiciones de corte por clasificación ISO (P, M, K, S) y por rompevirutas/grade
