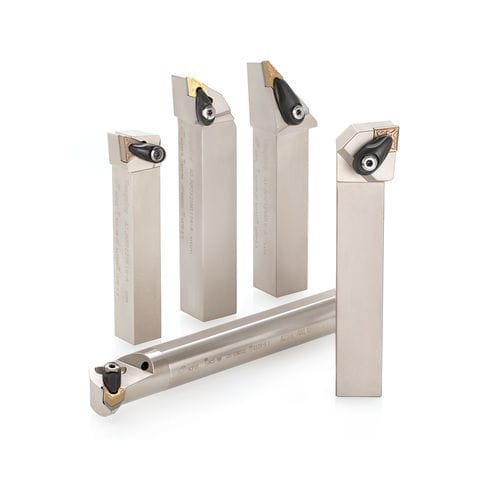

Portaherramienta para torneado externo TurningA

para torneado internode gran rigidezde alta precisión

Resumen
El sistema « Double‑Clamp » de alta rigidez proporciona estabilidad notable y alta precisión.

Aplicaciones

• Torneado interno
• Torneado externo

Características

• Sistema doble‑clamp simple y resistente: proporciona una fuerte fuerza de sujeción con un solo tornillo. Un solo tornillo y una sola acción generan doble fuerza de sujeción al empujar y tirar simultáneamente, ofreciendo alta estabilidad para el filo de corte.
• Mayor precisión de indexado
• Abrazadera única que mejora la rigidez: una mayor área de sujeción incrementa drásticamente la fuerza de apriete. La rigidez superior aporta excelente estabilidad y reduce la vibración.

Plaquetas

• Plaquetas para torneado exterior
• Plaquetas para torneado interior
• Plaquetas ISO‑EcoTurn: plaqueta de pequeño tamaño económica

Grados principales

• T9215: P10 – P20; Buen equilibrio entre resistencia al desgaste y a la fractura; Primera opción para acero; Alta versatilidad para un amplio rango de aplicaciones
• T6130: P15 – P30 / M15 – M30; Alta resistencia al desgaste en corte a velocidad media‑alta; Primera opción para acero inoxidable
• T515: K10 – K20; Mecanizado estable en una amplia gama de aplicaciones desde corte continuo hasta interrumpido

Portaherramientas
Portaherramientas TurningA: sistema « Double‑Clamp » de alta rigidez para portaherramientas de torneado exterior e interior.

Ejemplos prácticos
Ejemplo n.º 1 — Industria automotriz
Pieza: Componentes de eje
Material: SCM440 (42CrMo4)
Portaherramientas: ACLNR2525M12-A
Plaqueta: CNMG120408-TM
Grado: T9215
Condiciones de corte: Vc = 250 m/min | f = 0.3 mm/rev | ap = 3.5 mm
Aplicación: Perfilado exterior (Continuo) | Refrigerante: Húmedo

Ejemplo n.º 2 — Industria automotriz
Pieza: Cubo (piezas automotrices)
Material: SCM420 (Acero aleado)
Portaherramientas: AWLNR2525M08-A
Plaqueta: WNMG080412-TM
Grado: T9225
Condiciones de corte: Vc = 220 m/min | f = 0.3 mm/rev | ap = 1.0 mm
Aplicación: Cara y perfilado (Continuo e Interrumpido) | Refrigerante: Húmedo

Documentos
Informe principal del producto: No. 365 (informes métricos e imperiales disponibles).

Especificaciones técnicas

• Nombre del producto: TurningA
• Sistema de sujeción: Double‑Clamp con accionamiento de un solo tornillo (empujar y tirar simultáneamente)
• Aplicaciones principales: torneado interno y externo
• Beneficios principales: alta rigidez, alta precisión, mejor supresión de vibraciones
• Grados recomendados: T9215, T6130, T515 (recomendaciones según aplicación para acero, acero inoxidable y materiales fundidos/K)
• Ejemplos típicos de portaherramientas: ACLNR2525M12-A (externo), AWLNR2525M08-A (ejemplos externo/interno)
• Velocidades/avances de ejemplo para aplicaciones de eje y cubo (ver ejemplos prácticos)
• Número de informe del producto asociado: 365
