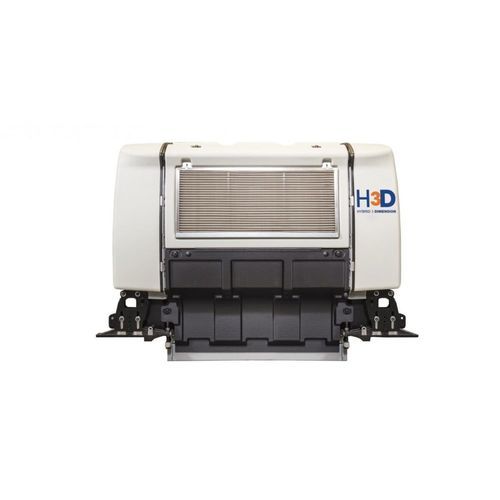

Máquina Jacquard para telar H3D

electrónicopara telar

Descripción general
La gama BONAS H3D es un sistema de shedding jacquard híbrido diseñado para la producción de tejidos 3D, multicapa y técnicos. Combina manejo flexible de hilos mediante componentes mecánicos con control y accionamiento electrónicos independientes para soportar estructuras de tejido complejas y cargas elevadas de hilo.

Beneficios

• Sistema de poleas flexible situado bajo el jacquard para un acceso sencillo y adaptado a las necesidades del tejedor técnico.
• Porta‑ruedas de altura ajustable fijados a perfiles horizontales para un ajuste preciso de la posición de las poleas.
• Separación adicional de urdimbre en los cruces y mayor rango de ajuste de las capas de hilo, incluso después del nivelado.
• Selección fiable asegurada incluso sin tensión de arnés.
• BONAS puede suministrar sistemas de shedding completos para integración en telares existentes.

Características H3D

• Capacidad de ganchos hasta Si16-24-16128.
• Carga por gancho hasta 2 kg.
• Posiciones de shedding: plena 2 y 3 posiciones hasta 330 mm; plena 4 posiciones hasta 430 mm.
• Controlador independiente para integración y secuenciación flexibles.
• Accionamiento por servomotor independiente para control de movimiento preciso.
• Diseñado para todas las aplicaciones de tejido 3‑dimensional, multicapa y técnicas.

Puntos clave

• Capacidad 3‑dimensional
• Diseñado para textiles técnicos
• Arquitectura jacquard híbrida BONAS

Características / especificaciones técnicas

• Serie / nombre del producto: H3D Range (generación jacquard híbrida BONAS)
• Capacidad de ganchos: hasta Si16-24-16128
• Carga por gancho: hasta 2 kg
• Posiciones de shedding: plena 2 y 3 posiciones hasta 330 mm; plena 4 posiciones hasta 430 mm
• Accionamiento y control: controlador independiente y accionamiento por servomotor independiente
• Mecánica: sistema de poleas flexible situado bajo el jacquard con porta‑ruedas de altura ajustable fijados a perfiles horizontales
• Manejo del hilo: separación adicional de urdimbre en los cruces y posibilidad de mayor ajuste en altura de las capas de hilo (incluido después del nivelado)
• Aplicaciones: diseñado para aplicaciones de tejido 3‑dimensional, multicapa y técnicas
