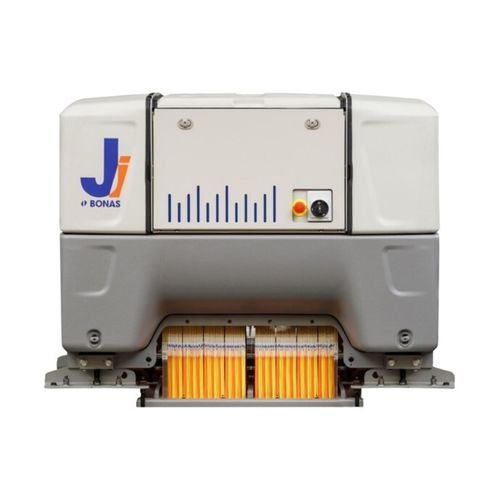

Máquina Jacquard electrónico Ji

para telarpara telar

Resumen
El jacquard Ji se basa en el concepto de micro-selector e integra un accionamiento compacto de doble leva equilibrada. Disponible con 1920 a 17280 ganchos en una sola unidad, el Ji está diseñado para bajo consumo energético, mantenimiento mínimo y larga vida útil, ofreciendo alta flexibilidad para una amplia gama de tejidos.

Beneficios clave

• Flexibilidad óptima
• Libertad de diseño
• Arquitectura preparada para el futuro

Puntos destacados de diseño y rendimiento

• Construcción modular y compacta
• Amplia libertad de diseño para patrones
• Ángulo de lizos ideal para mejorar la formación de la calada
• Bajo consumo de energía
• Montaje directo sobre la superestructura del telar

Beneficios únicos

• Desarrollo actualizable y orientado al futuro
• Bajo consumo energético
• Mantenimiento reducido
• Componentes de larga duración
• Alto rendimiento operativo
• Alta flexibilidad según tipos de tejido
• Apto para aplicaciones de alta carga

Mecanismo de selección
El Ji utiliza un micro-selector 100 % electrónico derivado de diseños probados. Proporciona control y diagnóstico completos, es independiente de la temperatura, libre de mantenimiento y adecuado para entornos de producción polvorientos. El selector compacto contribuye a que sea una de las cabezas jacquard más ligeras y rápidas de su clase, manteniendo la estabilidad y resistencia.

Mecanismo de accionamiento — impulsado por la experiencia
El Ji cuenta con un accionamiento de doble leva completamente equilibrado, desarrollado para producción con altas cargas y máxima flexibilidad. Atributos clave:

• Configuración de doble leva completamente equilibrada
• Menos piezas móviles y más ligeras para reducir fricción y vibración
• Bajo centro de gravedad para minimizar la oscilación del jacquard y del carro
• Componentes auto-lubricantes para reducir mantenimiento

Reposo (dwell)
El ajuste de reposo integrado permite adaptar la duración del dwell según el ancho del telar y la aplicación. La optimización del ángulo de calada y del tiempo de inserción reduce el estiramiento del hilo, mejora la eficiencia de tejeduría y permite dwell más largos sin sacrificar la velocidad debido a la inercia reducida del mecanismo.

Arneses
BONAS ofrece arneses para el tejido jacquard, basados en la experiencia en la producción de arneses para terciopelo y alfombras. El arnés BONAS iS está diseñado para pruebas de alta carga y para tejer materiales desde seda hasta textiles técnicos con rendimiento y eficiencia constantes.

Controlador (Ce controller)
El controlador BONAS Ce es un controlador jacquard basado en Linux que proporciona una interfaz intuitiva mediante una pantalla táctil en color de 10,4" y navegación por iconos. La transferencia de patrones es posible por USB o red con comunicación bidireccional. El controlador cumple con Industry 4.0.

Especificaciones técnicas

• Ganchos disponibles: de 1920 a 17280 ganchos en un solo jacquard
• Selección: micro-selector 100 % electrónico con control y diagnóstico completos
• Accionamiento: compacto, doble leva equilibrada; baja fricción; baja vibración; bajo centro de gravedad; piezas auto-lubricantes
• Dwell: ajuste integrado y ajustable; optimización del ángulo de calada; tiempo de inserción óptimo; reducción del estiramiento del hilo
• Energía: bajo consumo
• Mantenimiento: diseño con mantenimiento mínimo
• Arnés: arnés BONAS iS apto para tejidos desde seda hasta textiles técnicos; apto para cargas elevadas
• Controlador: Cee basado en Linux; pantalla táctil color 10,4"; transferencia de patrones vía USB o red; comunicación bidireccional; compatible con Industry 4.0
