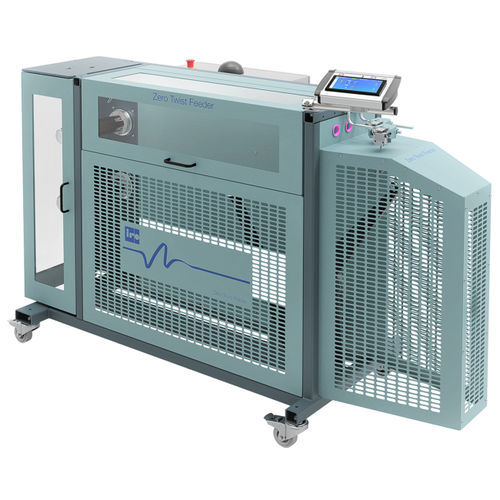

Alimentador neumático IRO Zero Twist

de hilado textilmotorizadoasistido por ordenador

Descripción del producto
El IRO Zero Twist Feeder (ZTF) suministra cintas o mechas de fibra a telares de rapier sin introducir torsión, manteniendo la tensión constante del hilo para evitar nudos y enredos durante la inserción de trama.

Compatibilidad y versiones
El ZTF está diseñado para telares de rapier y puede instalarse en máquinas nuevas con comunicación CAN o retrofitarse en máquinas antiguas no-CAN mediante un kit de conversión específico. Disponible en versión de un canal o en versión 2C para mezcla de trama.

Nuevas funciones
Sistema neumático de cambio de bobinas fácil de manejar
Interfaz HMI fácil de usar

Cómo funciona
La bobina es accionada por un motor, permitiendo la entrega del hilo sin torsión a velocidades acordes con la máquina. Un brazo buffer sincronizado con el movimiento del rapier desenrolla el hilo a velocidad continua y suministra la longitud exacta necesaria para cada inserción de trama. Un brazo sensor de tensión mantiene la tensión constante del hilo durante todo el ciclo de inserción.

Ventajas

• Entrega la cinta sin ninguna torsión
• Adecuado para fibra de carbono, fibra de vidrio, aramida y cintas plásticas
• Intercambio de bobinas rápido y sencillo
• Compatible con telares rapier mono y doble
• NEW Sistema neumático de cambio de bobinas para manipulación rápida
• NEW HMI intuitiva para facilitar la configuración y el control

Datos técnicos (tabla)

• Velocidad: hasta 850 m/min
• Accionamiento: hasta 250 rpm a 3,4 m (canal único)
• Ancho máquina: hasta 3,40 m
• Ancho cinta: de 0,5 mm a 12 mm
• Monofilamento: hasta 1,5 mm
• Fibra de carbono: 1,5k – 24k
• Otras fibras: fibra de vidrio, fibras sintéticas
• Cinta en bobina: 0,5 mm – 12 mm
• Diámetro máx. bobina: 250 mm
• Diámetro interior bobina: 76 mm
• Longitud máx. bobina: 310 mm
• Peso máx. bobina: 7 kg
• Sistema rapier: mono y doble cara
• Versiones: canal único / 2C mezcla de trama

Especificaciones técnicas

• Capacidad de velocidad: hasta 850 m/min
• Capacidad de accionamiento: hasta 250 rpm a 3,4 m (canal único)
• Ancho máximo de máquina: 3,40 m
• Tipos de hilo admitidos: cinta 0,5–12 mm, monofilamento hasta 1,5 mm, fibra de carbono 1.5k–24k, fibra de vidrio y fibras sintéticas
• Bobina: ancho de cinta 0,5–12 mm; Ø máx. 250 mm; Ø interior 76 mm; longitud máx. 310 mm; peso máx. 7 kg
• Compatibilidad rapier: sistemas mono y doble cara
• Versiones disponibles: canal único o 2C mezcla de trama
• Funciones principales: intercambio neumático de bobinas; interfaz HMI intuitiva
