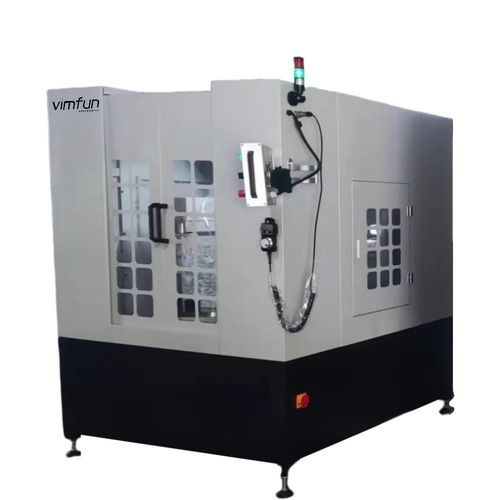

Máquina de corte con hilo diamantado SH60-R

para silicio monocristalinopara vidriopara cerámica

Presentación
El SH60-R es una sierra de hilo diamantado en bucle (circuito cerrado) para corte horizontal de cuarzo, vidrio óptico, silicio y otros materiales duros y frágiles. Integra un sistema de movimiento servo YZ con una mesa de trabajo rotativa continua para mantener un contacto uniforme y cortes consistentes de baja generación de daños, adecuados para aplicaciones ópticas y de semiconductores.

Características principales

• Corte con hilo diamantado en bucle — Bucle de hilo diamantado electrodepositado para corte continuo a alta velocidad de cuarzo, vidrio óptico, silicio y cerámicas técnicas.
• Movimiento YZ totalmente programable — Ajuste de espesor de corte, avance y velocidad; control servo con precisión y repetibilidad ±0,01 mm.
• Mesa rotatoria Ø600 mm — Rotación continua 360° que asegura contacto uniforme hilo‑pieza en piezas grandes y perfiles complejos.
• PLC táctil y mando manual — Interfaz industrial para configuración del proceso, monitorización y control manual.
• Enfriamiento y recirculación de agua integrados — Depósito cerrado y filtración que mantienen baja temperatura de corte y superficies limpias.
• Lubricación automática — Sistema de lubricación centralizado para componentes móviles, reduciendo mantenimiento.
• Recuperación de niebla de aceite — Cámara de corte cerrada con recogida de niebla para un entorno de trabajo más limpio.

Aplicaciones

• Corte de grandes bloques de cuarzo para sustratos ópticos, ventanas IR y componentes fotónicos.
• Procesamiento de cerámicas técnicas (Al2O3, AlN, Si3N4) para electrónica y óptica.
• Corte de placas de vidrio óptico (filtros, ventanas láser).
• Pre‑procesado de materiales semiconductores (lingotes de silicio, sustratos frágiles).

Cómo funciona
El SH60-R utiliza un bucle horizontal de hilo diamantado con control de tensión constante, ejes YZ accionados por servomotores y una mesa rotativa continua para mantener un contacto homogéneo entre el hilo y la pieza. Los sistemas combinados de refrigeración, filtración y lubricación permiten operaciones largas y de alta velocidad protegiendo la calidad superficial y los componentes de la máquina.

Comparación con otros métodos de corte

• Sierra de hilo diamantado en bucle — Baja pérdida de material (kerf ~0,6–0,9 mm), piezas muy grandes, alta calidad superficial y alta precisión.
• Sierra multi‑hilo — Kerf más fino (0,1–0,3 mm) para obleas, mayor rendimiento para múltiples cortes pero diámetro máximo limitado.
• Sierra de banda diamantada — Kerf mayor (>1,0 mm), adecuada para corte en bruto y pre‑segmentación de piezas muy grandes.
• Corte por chorro de agua — Bueno para corte de formas y secciones gruesas, pero kerf mayor y acabado inferior para materiales ópticos.
• Corte láser — Alta velocidad para materiales compatibles; no óptimo para cuarzo por baja absorción IR y efectos térmicos.
• Sierra de diámetro interno (ID) — Para varillas/discos pequeños y obleas finas; limitada a diámetros pequeños.

Especificaciones técnicas

• Diámetro de la mesa: Ø600 mm
• Altura máxima de la pieza: 500 mm
• Recorrido eje Y: 315 mm
• Recorrido eje Z: 500 mm
• Longitud de hilo diamantado: ~3500 mm
• Rango diámetro de hilo: 0,35–1,0 mm
• Velocidad máxima del hilo: 84 m/s
• Incremento mínimo de avance (Y/Z): 0,01 mm
• Repetibilidad (Y/Z): ±0,01 mm
• Rango velocidad de corte: 0–1000 mm/min (ajustable)
• Tamaños guías: Ø250 mm / Ø180 mm
• Potencia motor: 0,75 kW (máx. 2800 RPM)
• Alimentación: 220 V, 50 Hz, trifásico
• Dimensiones máquina (L×A×H): 1646 × 1733 × 2010 mm
• Peso neto: ~1300 kg
• Corte de formas irregulares: No compatible
