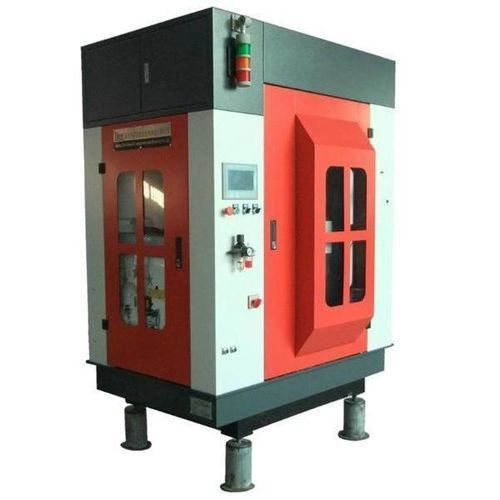

Máquina de corte con hilo diamantado SGO 20

para silicio monocristalinopara vidriopara cerámica

Descripción del producto
Esta máquina de corte de perfiles internos de un solo hilo utiliza hilo diamantado bobinado (en carrete) y puede cortar contornos externos e internos de piezas frágiles y no conductoras. Está diseñada para cortes internos de alta precisión en aplicaciones como semiconductores, cerámica, óptica y procesamiento de gemas.

Características clave

• Diseño completamente cerrado para operación segura.
• Corte de alta precisión, adecuado para industrias militares, aeroespaciales y empresas de alta tecnología.
• Estructura horizontal de doble accionamiento con huella compacta.
• Bancada y mesa de fundición en caja para alta rigidez.
• Guías lineales de precisión y husillos de bolas para movimiento preciso.
• Utiliza hilo diamantado electrochapado (bobinado) — no requiere lodo, lo que permite corte a alta velocidad.
• Control CNC con Siemens PLC e interfaz de pantalla táctil; programable con software especializado de corte por hilo.
• Control de tensión neumático con detección de rotura de hilo y parada automática.

Especificaciones técnicas del equipo de corte de perfiles internos
1 - Longitud máxima de la pieza (mm) - 200
2 - Ancho máximo de la pieza (mm) - 200
3 - Altura máxima de la pieza (mm) - 200
4 - Recorrido mesa Y (mm) - 200
5 - Recorrido mesa Z (mm) - 200
6 - Velocidad máxima del hilo diamantado (m/s) - 10
7 - Incremento mínimo de avance Y (mm) - 0.01
8 - Incremento mínimo de avance Z (mm) - 0.01
9 - Precisión de posicionamiento repetido Y (mm) - 0.03
10 - Precisión de posicionamiento repetido Z (mm) - 0.03
11 - Consumo total de potencia (kW) - 2
12 - Suministro eléctrico - 220V 50Hz
13 - Tamaño de la máquina (mm) - 1300×1100×1900
14 - Peso de la máquina (kg) - 1100

Características adicionales y detalles mecánicos

• Sistema de alimentación y recogida del hilo para mantener la tensión; algunos componentes soportan velocidades de alimentación hasta ~11 m/s.
• Carcasas de protección para evitar la contaminación por residuos.
• Reemplazo de hilo realizable por el usuario; admite hilo bobinado de gran longitud (capacidad hasta ~200 m).
• Diseñado para minimizar agrietamiento/astillado en materiales frágiles y proporcionar una mayor suavidad superficial respecto a procesos convencionales.

Capacidades de corte y materiales

• Optimizado para materiales frágiles y no conductores: silicio, zafiro, cerámicas técnicas, grafito y vidrio óptico.
• Apto para cristales frágiles, materiales refractarios, compuestos y gemas grandes.
• Capaz de seccionar/cortar en láminas y de cortar contornos externos e internos, incluyendo el paso del hilo por orificios internos para perfilar internamente.

Control y operación

• Sistema de control CNC con Siemens PLC e interfaz táctil para operación intuitiva.
• Programable con software especializado de corte por hilo para ejecutar programas automatizados.
• Control de tensión neumático que asegura tensión de hilo estable y cortes repetibles.

Funciones

• Seccionado y corte en láminas: producir láminas o seccionar piezas (rango de espesor 0.3 mm a 200 mm).
• Corte de contornos externos: conformado preciso de geometrías exteriores.
• Corte de contornos internos: pasar el hilo por orificios internos para cortar formas internas complejas.

Aplicaciones

• Optoelectrónica: conformado de zafiro sintético y cristales para LED, láseres y óptica.
• Industria cerámica: corte de cerámicas industriales (cordierita, cerámicas de titanato, mullita, sialon, esteatita, Macor, etc.).
• Investigación científica: corte de precisión de cristales (p. ej. cuarzo) para investigación y componentes ópticos.
• Joyería y artículos de lujo: procesamiento de grandes gemas y vidrio de zafiro para vitrinas y componentes de relojería.
• Procesamiento de materiales especializados: corte de meteoritos y otros materiales específicos.

Ventajas

• Corte de alta precisión con reducción de agrietamiento gracias a la estructura horizontal de doble accionamiento y el hilo diamantado.
• Gran capacidad de almacenamiento de hilo para uso de bobinas largas (hasta ~200 m) en aplicaciones continuas.
• Estabilidad y rigidez proporcionadas por la estructura de fundición.
• Operación cerrada y segura con parada automática en caso de rotura del hilo.

Notas
La máquina está destinada a aplicaciones de laboratorio e industriales que requieren alta calidad superficial y precisión. Parámetros de referencia: ruido ≤ 80 dB; grosor de corte 0.3–200 mm.

Especificaciones técnicas

• Modelo: SGO 20
• Tamaño máximo de la pieza: 200 mm × 200 mm × 200 mm
• Recorridos de mesa (Y / Z): 200 mm / 200 mm
• Incremento mínimo de avance (Y / Z): 0.01 mm / 0.01 mm
• Precisión de reposicionamiento (Y / Z): 0.03 mm / 0.03 mm
• Velocidad máxima del hilo diamantado: 10 m/s
• Consumo total de potencia: 2 kW
• Suministro eléctrico: 220V 50Hz
• Dimensiones de la máquina: 1300 × 1100 × 1900 mm
• Peso de la máquina: ~1100 kg
• Tipo de hilo: hilo diamantado electrochapado (bobinado); admite largas bobinas (hasta ~200 m)
• Capacidad de espesor de corte: 0.3 mm – 200 mm
• Aplicaciones típicas: silicio, zafiro, cerámica, grafito, vidrio óptico, gemas
• Seguridad: totalmente cerrado, detección de rotura de hilo y parada automática
• Control: CNC con Siemens PLC e interfaz de pantalla táctil
