Sistema de metrología EDGE VISTA

Descripción general
Edge Series incluye tres sistemas de medición por visión compactos diseñados para entornos de producción y la verificación dimensional de pequeñas piezas de precisión. La gama facilita la integración en taller, iluminación programable y detección automática de características para reducir métodos de medición manual y acelerar la retroalimentación a producción.

Beneficios clave

• Medición repetible entre operarios, turnos y lotes
• Tres niveles de automatización: manual, automatizado 2 ejes y CNC 3 ejes completo
• Reconocimiento de patrones para detección automática de características
• Iluminación programable y cosido de imágenes para cobertura ampliada del campo

Ventajas de la Edge Series

• 01 — Huella compacta lista para producción para integración cercana a la fabricación
• 02 — Medición repetible que respalda un control de calidad fiable
• 03 — Tres niveles de automatización definidos para adaptarse a los flujos de inspección
• 04 — Experiencia en metrología: sistemas especificados, instalados y soportados para requisitos de producción

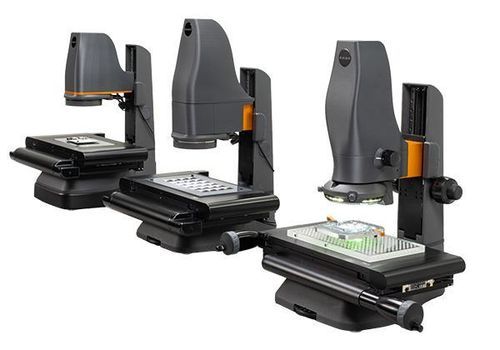

Tres sistemas de la serie

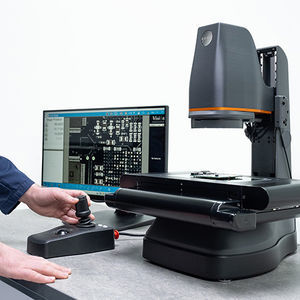

APEX
Medición CNC 3 ejes completa para inspección de producción controlada. Incorpora óptica zoom motorizada 6.5:1 (7 posiciones), enfoque motorizado, diafragma de sub‑etapa ajustable, iluminación LED programable, reconocimiento de patrones, cosido de imágenes, capacidad de medición GD&T, informes estructurados y software de medida M3.

VISTA
Medición automatizada rápida 2 ejes para inspecciones repetidas. Ofrece control CNC 3 ejes con modo de medición 2 ejes, óptica telecéntrica de baja distorsión, enfoque motorizado, iluminación sub‑etapa colimada, iluminación LED programable, reconocimiento de patrones, cosido de imágenes, capacidad GD&T y software M3.

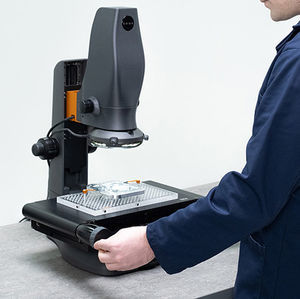

CORE
Medición manual flexible para verificación en producción. Control manual de la platina para tareas de inspección rápidas, óptica zoom manual indexada (6 posiciones), iluminación sub‑etapa con diafragma, iluminación LED programable, reconocimiento de patrones, cosido de imágenes, capacidad GD&T y software de medición M3.

Software de medición (M3)
El software M3 proporciona verificación dimensional repetible mediante rutinas de inspección programadas, detección automática de características (reconocimiento de patrones), inspección por lotes, informes estructurados, importación DXF/comparación digital y exportación de datos para SPC y sistemas de calidad. Los flujos de trabajo y rutinas personalizadas se pueden configurar para tareas específicas.

Aplicaciones

• Ingeniería de precisión: roscas, engranajes, ejes, hombros, ranuras, pequeñas carcasas mecanizadas
• Electrónica: pines de conectores, pads de soldadura, espaciamiento de componentes, características de PCB
• Plásticos de precisión e impresión 3D: conectores moldeados, carcasas, paredes finas y componentes plásticos complejos
• Dispositivos médicos: componentes de catéteres, características de stents, pequeñas piezas moldeadas

Especificaciones técnicas (resumen)

• Capacidad de medición (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Nota sobre capacidad: incertidumbre de medición determinada según ISO‑10360 Parte 7
• Objetivo (APEX): zoom óptico motorizado 6.5:1 (7 posiciones)
• Objetivo (VISTA): lente telecéntrica de baja distorsión
• Objetivo (CORE): zoom óptico manual indexado 6.5:1 (6 posiciones)
• Campo de visión – Máx: APEX 12.4 x 7.8 mm; VISTA 35 mm diagonal (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Campo de visión – Mín: APEX 2.8 x 1.8 mm; VISTA lente fija; CORE 2.5 x 1.5 mm
• Rango de magnificación (basado en monitor 22" adaptado a pantalla): APEX 27x–117x; VISTA 10.3x; CORE 20x–117x
• Control de lente: APEX zoom y enfoque motorizados; VISTA enfoque motorizado; CORE zoom y enfoque manuales
• Cámara: APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• Control: APEX CNC 3 ejes; VISTA CNC 3 ejes; CORE manual
• Carga máxima (mesa): 10 kg (todos los modelos)
• Huella estándar (X / Y / Z) + PC & monitor: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volumen de trabajo (incl. PC & monitor): APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Resolución de encoder: X,Y 1 μm; eje Z 0.5 μm
• Incertidumbre de medida (ejes X–Y): APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (4 μm en modo FOV). L = longitud en mm; incertidumbre según ISO‑10360 Parte 7
• Incertidumbre de medida (eje Z): APEX & CORE 15 + (7 L / 1000) μm; VISTA N/A para incertidumbre Z según listado
• Iluminación de superficie: anillo LED blanco brillante con 4 sectores y difusor opcional (varía según modelo)
• Iluminación sub‑etapa (transmitida): retroiluminación LED verde avec ajuste por diafragma en APEX/CORE; LED verde colimado en VISTA
• Control de luz: iluminación totalmente programable en todos los modelos
• Software de medición: M‑Series / M3 incluido; soporta inspección programada, reconocimiento de patrones, informes, importación DXF, exportación de datos e integración SPC
