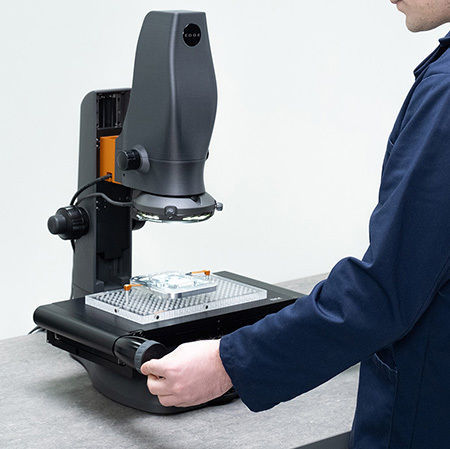

Sistema de metrología EDGE CORE

Resumen
Edge Series ofrece tres sistemas compactos de medición por visión para entornos de producción y la verificación dimensional de pequeños componentes de precisión. Automatización compacta diseñada para proporcionar verificaciones dimensionales repetibles cerca del proceso de fabricación, ofreciendo un feedback más rápido a producción y control de calidad.

Beneficios clave

• Medición repetible entre operarios y lotes
• Tres niveles de automatización (manual, 2 ejes automatizado, CNC 3 ejes completo)
• Reconocimiento de patrones para detección automatizada de características

Resumen de la serie
Edge Series soporta la medición en taller con tres opciones de sistema para adaptarse a distintos flujos de inspección: CORE para inspección manual flexible, VISTA para medición automatizada 2 ejes rápida, y APEX para medición CNC 3 ejes completa y máximo rendimiento de automatización.

APEX — Medición CNC 3 ejes completa

• Control y medición CNC completos en 3 ejes
• Óptica zoom motorizada 6,5:1 (7 posiciones)
• Enfoque motorizado
• Control de iris de subetapa ajustable para piezas planas y torneadas
• Iluminación LED programable (anillo de 4 sectores)
• Reconocimiento de patrones para detección automatizada
• Capacidad de cosido de imágenes (image stitching)
• Capacidad de medición GD&T
• Informes estructurados y exportación de datos
• Software de medición M3 (M-Series)

VISTA — Medición automatizada 2 ejes rápida

• Control CNC 3 ejes, rutinas de medición 2 ejes
• Óptica telecéntrica de baja distorsión (gran campo de visión)
• Enfoque motorizado
• Iluminación colimada en subetapa
• Iluminación LED programable
• Reconocimiento de patrones para detección automatizada
• Capacidad de cosido de imágenes
• Capacidad de medición GD&T
• Informes estructurados y exportación de datos
• Software de medición M3 (M-Series)

CORE — Inspección manual flexible

• Control de mesa manual para tareas de inspección flexibles
• Óptica zoom indexada manual 6,5:1 (6 posiciones)
• Iluminación de subetapa con iris para piezas planas y torneadas
• Iluminación LED programable
• Reconocimiento de patrones para localización automatizada
• Cosido de imágenes
• Capacidad de medición GD&T
• Informes estructurados y exportación de datos
• Software de medición M3 (M-Series)

Software de medición (M3 / M-Series)
El software M3 proporciona verificación dimensional repetible mediante rutinas de inspección programadas, detección automatizada de características e informes estructurados.

• Crear y ejecutar rutinas de inspección programadas
• Almacenar y recuperar programas de medición
• Reconocimiento de patrones para localización automática de características (Eye Measure)
• Inspección por lotes de múltiples componentes
• Informes de medición estructurados e importación DXF / comparación digital
• Exportación de datos para SPC e integración con sistemas de calidad

Aplicaciones

• Ingeniería de precisión: medición de roscas, engranajes, ejes, hombros, ranuras y pequeñas carcazas mecanizadas
• Electrónica: inspección de componentes miniaturizados, pines de conectores, almohadillas de soldadura y características de PCB
• Plásticos de precisión e impresión 3D: medición sin contacto de conectores moldeados, carcasas plásticas; detección de rebabas, contracción, alabeo o deformación
• Dispositivos médicos: inspección de componentes de catéter, características de stents, elementos de dispositivos quirúrgicos y pequeñas piezas moldeadas

Ventajas Edge Series

• Huella compacta lista para producción que permite la colocación en taller
• Medición repetible entre operarios, turnos y lotes
• Tres niveles de automatización definidos para ajustar los requisitos de inspección
• Experiencia en metrología, formación y soporte de aplicaciones para asegurar la correcta especificación e integración

Especificaciones técnicas (resumen)
Capacidad de medición (X / Y / Z) — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
Campo de visión – Máx — APEX: 12.4 x 7.8 mm; VISTA: 35 mm diagonal (28 mm / 21 mm); CORE: 15.5 x 10.0 mm
Campo de visión – Mín — APEX: 2.8 x 1.8 mm; VISTA: lente fija; CORE: 2.5 x 1.5 mm
Rango de magnificación* — APEX: 27x–117x; VISTA: 10.3x; CORE: 20x–117x (basado en monitor de 22" ajustado a pantalla)
Control de lentes — APEX: zoom y enfoque motorizados; VISTA: enfoque motorizado y lente telecéntrica; CORE: zoom y enfoque manuales
Cámara — APEX & CORE: 2.3 MP CMOS (11.251 mm x 7.032 mm); VISTA: 5.0 MP CMOS (5.702 mm x 4.277 mm)
Control — APEX & VISTA: CNC 3 ejes; CORE: control manual de mesa
Carga máxima — 10 kg (todos los modelos)
Huella estándar (incl. PC y monitor) — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
Volumen de trabajo (incl. PC y monitor) — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
Resolución de encoder — X,Y: 1 µm; eje Z: 0.5 µm (todos los modelos)
Incertidumbre de medición (ejes X–Y)* — APEX & CORE: 5 + (6.5 L / 1000) µm; VISTA: 5 + (9.54 L / 1000) µm (4 µm en modo FOV)
Incertidumbre de medición (eje Z)* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: N/A
Iluminación de superficie — Anillo LED blanco brillante con 4 sectores y difusor opcional (varía según modelo)
Iluminación subetapa (transmitida) — Retroiluminación LED verde con ajuste de iris (APEX/CORE) o LED verde colimado (VISTA)
Control de luz — Iluminación LED totalmente programable (todos los modelos)
Software de medición — M-Series / M3 (incluido); módulos de software disponibles para capacidades ampliadas
