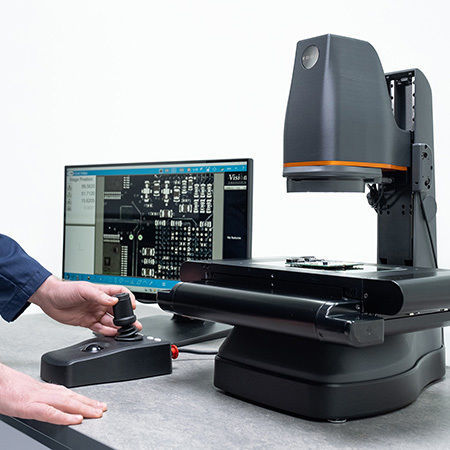

Sistema de metrología para semiconductores EDGE APEX

Resumen
Edge Series incluye tres sistemas compactos de medición por visión diseñados para metrología en planta y verificación dimensional de pequeñas piezas de precisión. La gama facilita inspecciones repetibles en entornos de producción, donde el rendimiento y la consistencia son críticos, ofreciendo retroalimentación rápida a producción y control de calidad.

Ventajas clave

• Dimensiones compactas y aptas para uso en taller
• Mediciones repetibles entre operarios, turnos y lotes
• Tres niveles de automatización: manual (CORE), automatización rápida 2 ejes (VISTA) y CNC 3 ejes completo (APEX)
• Reconocimiento de patrones para localización automática de características y cosido de imágenes para campos ampliados
• Iluminación programable e informes estructurados con exportación de datos para SPC y sistemas de calidad

Tres sistemas (opciones de inspección)
APEX

• Medición CNC 3 ejes completa para inspección de producción controlada
• Óptica zoom motorizada 6.5:1 (7 posiciones) con enfoque motorizado
• Control de iris bajo la platina ajustable para piezas planas y torneadas
• Iluminación LED programable, reconocimiento de patrones y cosido de imágenes
• Capacidad de medida GD&T, informes estructurados y software de medición M3

VISTA

• Medición automatizada rápida (control CNC 3 ejes, medición 2 ejes) para inspecciones repetidas
• Óptica telecéntrica de baja distorsión y enfoque motorizado
• Gran campo de visión para inspecciones más rápidas, iluminación sub-platina colimada
• Iluminación LED programable, reconocimiento de patrones y cosido de imágenes
• Capacidad de medida GD&T, informes estructurados y software de medición M3

CORE

• Medición manual flexible para verificación en producción (control manual de la platina)
• Zoom óptico indexado manual 6.5:1 y enfoque manual
• Iluminación sub-platina con iris para piezas planas y torneadas
• Iluminación LED programable, reconocimiento de patrones y cosido de imágenes
• Capacidad de medida GD&T, informes estructurados y software de medición M3

Software de medición
El software M3 (M-Series) proporciona rutinas de inspección programadas, detección automática de características e informes estructurados para garantizar verificaciones dimensionales repetibles en entornos de producción.

• Crear y ejecutar rutinas de inspección programadas e inspecciones por lotes
• Almacenar y recuperar programas de medición para tareas repetitivas
• Reconocimiento de patrones para localización automática de características
• Importación DXF y comparación digital; exportación de datos para SPC y sistemas de calidad
• Almacenamiento de resultados de inspección para trazabilidad e integración Industria 4.0

Aplicaciones

• Ingeniería de precisión: medición de roscas, engranajes, ejes, hombros, ranuras y pequeñas carcazas
• Electrónica: componentes miniaturizados, pines de conectores, almohadillas de soldadura, espaciamientos y características de PCB
• Plásticos de precisión y impresión 3D: conectores moldeados, carcazas, paredes finas y verificación cavidad a cavidad; cosido de imágenes para piezas más grandes
• Dispositivos médicos: inspección de microcaracterísticas para catéteres, stents, elementos quirúrgicos y pequeñas piezas moldeadas

Características / Especificaciones técnicas

• Denominación: Edge Series (tres sistemas: APEX, VISTA, CORE)
• Capacidad de medición (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Objetivo (APEX): zoom óptico motorizado 6.5:1 (7 posiciones)
• Objetivo (VISTA): lente telecéntrica de baja distorsión
• Objetivo (CORE): zoom óptico manual indexado 6.5:1 (6 posiciones)
• Campo de visión – Máx: APEX 12.4 x 7.8 mm; VISTA 35 mm diagonal (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Campo de visión – Mín: APEX 2.8 x 1.8 mm; VISTA lente fija; CORE 2.5 x 1.5 mm
• Rango de magnificación*: APEX 27x–117x; VISTA 10.3x; CORE 20x–117x (basado en monitor de 22", ajuste a pantalla)
• Control de lentes: APEX zoom y enfoque motorizados; VISTA enfoque motorizado; CORE zoom y enfoque manuales
• Cámara: APEX 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS; CORE 2.3 MP CMOS
• Control: APEX CNC 3 ejes; VISTA CNC 3 ejes; CORE Manual
• Carga máxima: 10 Kg (todos los sistemas)
• Huella estándar (X / Y / Z) + PC y monitor: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volumen de trabajo X,Y,Z = PC y monitor: APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Resolución del encoder: X,Y 1 μm; eje Z 0.5 μm
• Incertidumbre de medida (ejes X–Y)*: APEX 5 + (6.5L/1000) μm **; VISTA 5 + (9.54 L/1000) μm (o 4 μm en modo FOV); CORE 5 + (6.5L/1000) μm **
• Incertidumbre de medida (eje Z)*: APEX 15 + (7L/1000) μm **; VISTA N/A; CORE 15 + (7L/1000) μm **
• Iluminación de superficie: anillo LED blanco brillante con 4 sectores y difusor opcional (APEX & VISTA); CORE anillo LED blanco con difusor
• Iluminación sub-platina (transmitida): APEX & CORE retroiluminación LED verde con ajuste de iris; VISTA iluminación LED verde colimada
• Control de luz: totalmente programable en la gama
• Software de medición: M3 / M-Series y PC; soporta inspección programada, reconocimiento de patrones, informes estructurados, importación DXF y exportación de datos
• Opciones / módulos de software: módulos M-Series disponibles para ampliar capacidad y crear rutinas de medida personalizadas
• Notas: la incertidumbre de medida se determina de acuerdo con ISO-10360 Parte 7. En las fórmulas de incertidumbre L = longitud en mm; los valores suponen condiciones controladas a máxima magnificación y en el plano de medida estándar.
